| موك: | قطعة واحدة |
| العبوة القياسية: | 4 قطع / لوحة بلاستيكية ، |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L/C ، T/T ، Western Union ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصي شهري |

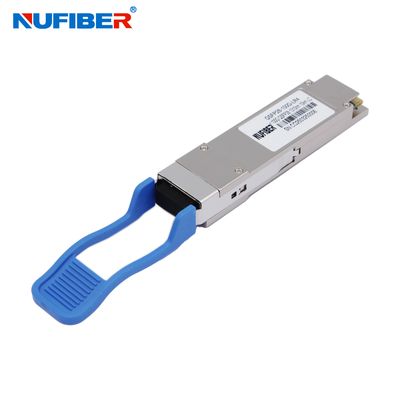

وحدة الإرسال والاستقبال الضوئية المتوافقة Huawei 100G QSFP28 LR4 20KM LC Receptacle DDM 1310nm
وحدة إرسال واستقبال ضوئية 100G QSFP28 LR4 10KM LC مع دعم qsfp 100g cwdm4 cisco huawei finisar
(QSFP28-100G-LR4)
جهاز إرسال واستقبال QSFP28 بسرعة 100 جيجابت/ثانية لمسافة 20 كم
قابل للتوصيل السريع، موصل LC مزدوج، وضع أحادي
1270 نانومتر، 1290 نانومتر، 1310 نانومتر و 1330 نانومتر
وحدة QSFP28-100G-LR4 هي وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات البصرية لمسافة 20 كم. يتوافق التصميم مع معيار 100GbASE-LR4 من معيار IEEE 802.3-2012 Clause 88 IEEE 802.3bm CAUI-4 chip إلى معيار الوحدة الكهربائي ITU-T G.959.1-2012-02. تحول الوحدة 4 قنوات إدخال (ch) بسرعة 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية من البيانات الكهربائية إلى 4 مسارات إشارات بصرية، وتعددها في قناة واحدة للإرسال البصري بسرعة 100 جيجابت/ثانية. على العكس من ذلك، على جانب الاستقبال، تقوم الوحدة بإلغاء تعدد الإرسال البصري لإدخال 100 جيجابت/ثانية إلى 4 إشارات مسارات، وتحويلها إلى 4 مسارات من بيانات الإخراج الكهربائية.
الأطوال الموجية المركزية للمسارات الأربعة هي 1270 نانومتر و 1290 نانومتر و 1310 نانومتر و 1330 نانومتر. تحتوي على موصل LC مزدوج للواجهة البصرية وموصل 38 سنًا للواجهة الكهربائية. لتقليل التشتت البصري في نظام النقل لمسافات طويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
الميزات
التطبيقات
المعلمات البصرية
| المعلمة | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة | ملاحظة | |
| معدل البيانات لكل قناة | - | 25.78125 | جيجابت في الثانية | ||||
| استهلاك الطاقة | - | 2.5 | 3.5 | واط | |||
| تيار الإمداد | Icc | 0.75 | 1.0 | أمبير | |||
| جهد الإدخال/الإخراج للتحكم - مرتفع | VIH | 2.0 | Vcc | فولت | |||
| جهد الإدخال/الإخراج للتحكم - منخفض | VIL | 0 | 0.7 | فولت | |||
| الانحراف بين القنوات | TSK | 150 | Ps | ||||
| مدة RESETL | 10 | Us | |||||
| وقت إلغاء تنشيط RESETL | 100 | ms | |||||
| وقت التشغيل | 100 | ms | |||||
| جهاز الإرسال | |||||||
| تسامح جهد الخرج أحادي النهاية | 0.3 | 4 | فولت | 1 | |||
| تسامح الجهد المشترك | 15 | mV | |||||
| جهد الإدخال التفاضلي للإرسال | VI | 120 | 1200 | mV | |||
| ممانعة الإدخال التفاضلي للإرسال | ZIN | 80 | 100 | 120 | |||
| الاهتزاز الداخلي المدخلات المعتمدة على البيانات | DDJ | 0.1 | UI | ||||
| إجمالي الاهتزاز الداخلي لمدخلات البيانات | TJ | 0.28 | UI | ||||
| المستقبل | |||||||
| تسامح جهد الخرج أحادي النهاية | 0.3 | 4 | فولت | ||||
| جهد الخرج التفاضلي Rx | Vo | 600 | 800 | mV | |||
| جهد الصعود والسقوط لخرج Rx | Tr/Tf | 35 | ps | 1 | |||
| إجمالي الاهتزاز الداخلي | TJ | 0.7 | UI | ||||
| الاهتزاز الداخلي المحدد | DJ | 0.42 | UI | ||||
معلومات الطلب
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 جيجابت | 850 نانومتر | MMF | MTP/MPO | 100 متر | VCSEL 850 نانومتر |
| QSFP28-100G-LR4 | 103.1 جيجابت | 1310 نانومتر | SMF | LC مزدوج | 10 كم | DML 1310 نانومتر |
| QSFP28-100G-ER4 | 103.1 جيجابت في الثانية | 1310 نانومتر | SMF | LC مزدوج | 25 كم - 40 كم | 4x EML |
| QSFP28-100G-PSM4 | 103.1 جيجابت | 1310 نانومتر | SMF | MTP/MPO | 500 متر | 4x DFB |
| QSFP28-100G-LR-S | 103.1 جيجابت | 1310 نانومتر | SMF | MTP/MPO | 2 كم | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 جيجابت | CWDM | SMF | LC مزدوج | 2 كم | DML CWDM |
| 1271~1331 نانومتر | ||||||
| QSFP28-100G-CWDM4-L | 103.1 جيجابت | CWDM | SMF | LC مزدوج | 10 كم | DML CWDM |
| 1271~1331 نانومتر | ||||||
عرض المنتجات
التطبيقات:
التعبئة والشحن
|
|
