| موك: | قطعة واحدة |
| العبوة القياسية: | 4 قطع / لوحة بلاستيكية ، |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L/C ، T/T ، Western Union ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصي شهري |
(QSFP28-100G-ER4)

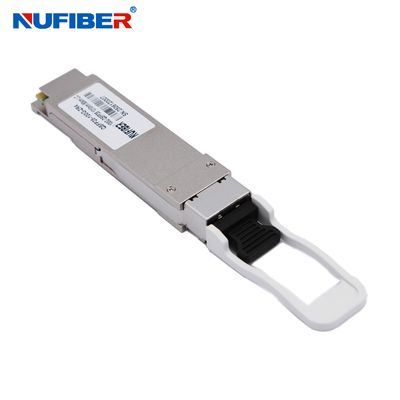

وحدة الإرسال والاستقبال الضوئية 100G QSFP28 ER4 40km متوافقة مع Cisco Huawei HP Juniper
قابلة للتبديل السريع، موصل LC مزدوج، وضع أحادي
100G QSFP28 إلى 40KM لوحدة الإرسال والاستقبال الضوئية Cisco Sfp Fiber، وحدة الإرسال والاستقبال الضوئية Sfp، وحدة الإرسال والاستقبال Qsfp
وحدة QSFP28-100G-ER4 هي وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات البصرية 40 كم مع FEC (30 كم بدون FEC). يتوافق التصميم مع معيار 100GbASE-ER4 من معيار IEEE 802.3-2012 Clause 88 IEEE 802.3bm CAUI-4 chip إلى معيار الوحدة الكهربائية ITU-T G.959.1-2012-02. تحول الوحدة 4 قنوات إدخال (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية من البيانات الكهربائية إلى 4 مسارات إشارات بصرية، وتعددها في قناة واحدة للإرسال البصري 100 جيجابت/ثانية. على العكس من ذلك، على جانب الاستقبال، تقوم الوحدة بإلغاء تعدد الإرسال البصري لإدخال 100 جيجابت/ثانية إلى 4 إشارات مسارات، وتحويلها إلى 4 مسارات بيانات كهربائية للإخراج.
الأطوال الموجية المركزية للمسارات الأربعة هي 1296 نانومتر و 1300 نانومتر و 1305 نانومتر و 1309 نانومتر. تحتوي على موصل LC مزدوج للواجهة البصرية وموصل 38 سنًا للواجهة الكهربائية. لتقليل التشتت البصري في نظام النقل لمسافات طويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
الميزات
التطبيقات
المعلمات البصرية
| المعلمة | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة | ملاحظة | |
| معدل البيانات لكل قناة | - | 25.78125 | جيجابت في الثانية | ||||
| استهلاك الطاقة | - | 2.5 | 3.5 | واط | |||
| تيار الإمداد | Icc | 0.75 | 1.0 | أمبير | |||
| جهد الإدخال/الإخراج للتحكم - مرتفع | VIH | 2.0 | Vcc | فولت | |||
| جهد الإدخال/الإخراج للتحكم - منخفض | VIL | 0 | 0.7 | فولت | |||
| الانحراف بين القنوات | TSK | 150 | Ps | ||||
| مدة RESETL | 10 | Us | |||||
| وقت إلغاء تأكيد RESETL | 100 | مللي ثانية | |||||
| وقت التشغيل | 100 | مللي ثانية | |||||
| جهاز الإرسال | |||||||
| تسامح جهد الخرج أحادي الطرف | 0.3 | 4 | فولت | 1 | |||
| تسامح الجهد المشترك | 15 | مللي فولت | |||||
| جهد الإدخال التفاضلي للإرسال | VI | 120 | 1200 | مللي فولت | |||
| ممانعة الإدخال التفاضلي للإرسال | ZIN | 80 | 100 | 120 | |||
| الاهتزاز الداخلي للإدخال المعتمد على البيانات | DDJ | 0.1 | UI | ||||
| إجمالي الاهتزاز الداخلي لإدخال البيانات | TJ | 0.28 | UI | ||||
| جهاز الاستقبال | |||||||
| تسامح جهد الخرج أحادي الطرف | 0.3 | 4 | فولت | ||||
| جهد الخرج التفاضلي Rx | Vo | 600 | 800 | مللي فولت | |||
| جهد الصعود والسقوط للإخراج Rx | Tr/Tf | 35 | ps | 1 | |||
| إجمالي الاهتزاز الداخلي | TJ | 0.7 | UI | ||||
| الاهتزاز الداخلي المحدد | DJ | 0.42 | UI | ||||
معلومات الطلب
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 جيجابت | 850 نانومتر | MMF | MTP/MPO | 100 متر | VCSEL 850 نانومتر |
| QSFP28-100G-LR4 | 103.1 جيجابت | 1310 نانومتر | SMF | LC مزدوج | 10 كم | DML 1310 نانومتر |
| QSFP28-100G-ER4 | 103.1 جيجابت في الثانية | 1310 نانومتر | SMF | LC مزدوج | 25 كم - 40 كم | 4x EML |
| QSFP28-100G-PSM4 | 103.1 جيجابت | 1310 نانومتر | SMF | MTP/MPO | 500 متر | 4x DFB |
| QSFP28-100G-LR-S | 103.1 جيجابت | 1310 نانومتر | SMF | MTP/MPO | 2 كم | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 جيجابت | CWDM | SMF | LC مزدوج | 2 كم | DML CWDM |
| 1271~1331 نانومتر | ||||||
| QSFP28-100G-CWDM4-L | 103.1 جيجابت | CWDM | SMF | LC مزدوج | 10 كم | DML CWDM |
| 1271~1331 نانومتر | ||||||
عرض المنتجات
التطبيقات:
التعبئة والشحن
|
|
