| موك: | 1 زوج |
| العبوة القياسية: | 4 قطع / لوحة بلاستيكية ، |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L/C ، T/T ، Western Union ، بطاقة الائتمان |
| القدرة على التوريد: | 10,000 قطعة شهريا |

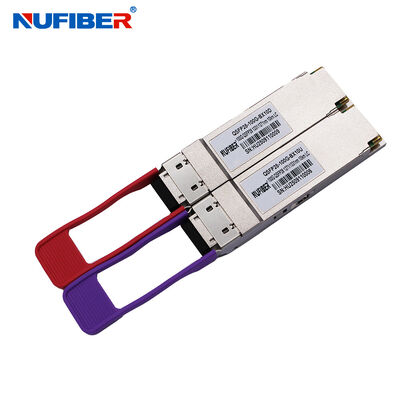

100Gb / s QSFP28 BIDI10km DDM مُستقبل
دالنقود
تم تصميم 100G QSFP28 LR1 BIDI لتطبيقات الاتصالات البصرية على بعد 10 كم. وهو مخصص للخدمة مع الألياف النمطية الواحدة في اتصالات البيانات عالية السرعة 100Gb / s.يتم تعدد الإشارات البصرية إلى ألياف أحادية الوضع من خلال رابط LC قياسي تجاري.
(ب)خصائص المنتج
أالتطبيقات
معلومات الطلب
| الجزء رقم | معدل البيانات(بصري) | الليزر | نوع الألياف | المسافة | الواجهة البصرية | الحرارة | DDMI | لون القفل |
| أجهزة التشغيل المتعددة | 106.25 جيجابايت في الثانية | Tx1271/Rx1331 | الـ SMF | 20 كيلومتر | LC | 0~70C | Y | الأرجواني |
| QSFP28-100G-BX20D | 106.25 جيجابايت في الثانية | Tx1331/Rx1271 | الـ SMF | 20 كيلومتر | LC | 0~70C | Y | أحمر |
أنا.الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة التخزين | TS | -40 | - | +85 | °C | |
| فولتاج التغذية | Vسي سي | -صفر5 | - | +40 | V | |
| الرطوبة النسبية للعمل | RH | - | - | +85 | % |
الثاني.ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة الحجرة | Tج | 0 | - | +70 | °C | |
| تشغيل الكهرباء | Vسي سي | 3.13 | 3.3 | 3.47 | V | |
| مسافة الإرسال | TD | - | - | 10 | كم | عبر SMF |
الثالث.الخصائص البصرية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | الملاحظات |
| جهاز إرسال | ||||||
| طول الموجة المركزي | CW | 1264.5 | 1271 | 1277.5 | nm | |
| 1324.5 | 1331 | 1337.5 | nm | |||
| معدل الإشارة | SR | 53.125 | GBd | |||
| تحويل التردد | فوفسيت | -100 | 100 | ppm | ||
| متوسط قوة الإطلاق | PTX | -واحد4 | - | 4.5 | dBm | 1 |
| نطاق تعديل البصري الخارجي | (أو إم إيه) | 0.7 | - | 4.7 | dBm | 1 |
| قوة الإطلاق في OMA ناقص TDECQ | OMA-TDECQ | -صفر7 | - | - | dBm | ER ¥4.5 ديسيبل |
| -صفر6 | - | - | dBm | ER<4.5dB | ||
| إغلاق العين المُرسِل والمتشتت لـ PAM4 (TDECQ) (max) | TDECQ | - | - | 3.4 | dBm | |
| متوسط الطاقة الخارجة (إيقاف تشغيل الليزر) | بوب | - | - | -30 | dBm | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| نسبة الانقراض | الطوارئ | 3.5 | - | - | ديسيبل | |
| RIN_OMA | RIN | - | - | -136 | dB/Hz | |
| انعكاس جهاز الإرسال | (تريف) | - | - | -26 | ديسيبل | |
| تحمل خسارة العودة البصرية | الـ ORLT | - | - | 15.6 | ديسيبل | |
| المستقبل | ||||||
| طول الموجة المركزي | CW | 1324.5 | 1331 | 1337.5 | nm | |
| 1264.5 | 1271 | 1277.5 | nm | |||
| عتبة الضرر | الأضرار | 5.5 | - | - | dBm | 2 |
| متوسط قوة Rx | PRx | - سبعة.7 | - | 4.5 | dBm | 3 |
| تلقي الطاقة _OMAouter | POMA | - | - | 4.7 | dBm | |
|
حساسية المستقبل _OMAouter بالنسبة لـ TDECQ < 1.4 ديسيبل لـ 1.4 ديسيبل TDECQ £ 3.4 ديسيبل |
SEN _OMA | - | - |
-ستة1 7.5 + TDECQ |
dBm | 4 |
| انعكاس | المرجع | - | - | -26 | ديسيبل | |
| لوس أيسرت | لوس | -26 | - | dBm | ||
| (لوس دي اسيرت) | لوسدا | - | - | -10 | dBm | |
| (لوس هيستريسيس) | خسارة | 0.5 | - | - | ديسيبل | |
| حساسية المستقبل تحت الضغط _OMAouter | SRS | - | - | -أربعة1 | dBm | 5 |
| ظروف حساسية جهاز الاستقبال تحت الضغط: | ||||||
| إغلاق العين تحت الضغط لـ PAM4 (SECQ) | 3.4 | ديسيبل | 6 | |||
| SECQ-10*lgCeq | 3.4 | ديسيبل | 6 | |||
ملاحظات:
IV.الخصائص الكهربائية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | الملاحظات |
| جهاز الإرسال (مدخل الوحدة) | ||||||
| عائق التفاضل المدخل | (رين) | - | 100 | - | أوهم | |
| نطاق إدخال البيانات | VIN,P-P | - | 900 | mVpp | ||
| عدم التطابق التفاضلي في الانتهاء (أكثر) | عدم تطابق D | - | - | 10 | % | |
| الجهد المدخل للطريقة المشتركة للاتجاه المباشر | -صفر3 | - | 2.8 | V | ||
| وقت الانتقال ((20% ~ 80%) | ت ت ف | 10 | - | - | ps | |
| LPMode، إعادة تعيين و ModSelL / Tx dis | Vإيه إل | -صفر3 | - | 0.8 | V | |
| LPMode، إعادة تعيين و ModSelL / Tx dis | VIH | 2.0 | - | Vسي سي+0.3 | V | |
| جهاز الاستقبال (مخرج الوحدة) | ||||||
| عائق التفاضل الخارجي | الطريق | - | 100 | - | أوهم | |
| نطاق خروج البيانات | Vالـ OUTP-P | - | - | 900 | mVpp | |
| عدم التطابق التفاضلي في الانتهاء (أكثر) | عدم تطابق D | - | - | 10 | % | |
| وقت الانتقال، 20٪ إلى 80٪ | ت ت ف | 12 | - | ps | ||
| ModPrsL و IntL/ Rxlos | Vأ.ل. | 0 | - | 0.4 | V | |
| ModPrsL و IntL/ Rxlos | Vأوه | Vسي سي-صفر5 | - | VCC+0.3 | V | |
(في)التشخيص الرقمي
| المعلم | النطاق | الدقة | الوحدة | المعايرة |
| الحرارة | 0 إلى 70 | ±3 | oC | الداخلية |
| الجهد | 0 إلى Vcc | ± 3% | V | الداخلية |
| التيار الحالي للشذوذ | 0 إلى 100 | ± 10% | mA | الداخلية |
| قوة الخروج Tx | -1.4 إلى 4.5 | ±3 | ديسيبل | الداخلية |
| Rx قوة الدخول | - 7.7 إلى 4.5 | ±3 | ديسيبل | الداخلية |
-سادس.خصائص توقيت واجهة الاتصال
| المعلم | الرمز | دقيقة | ماكس | الوحدة | المعايرة | الملاحظات |
| وقت التمهيد | t_init | 10 | s | الوقت من تشغيل الطاقة أو التوصيل الساخن حتى تكون الوحدة فعالة بالكامل. ينطبق هذا الوقت على وحدات فئة الطاقة 2 أو أعلى عندما يتم سحب LPMode منخفضًا من قبل المضيف ، ولجميع وحدات فئة الطاقة 1. |
درجة حرارة الغرفة |
|
| LPMode تأكيد الوقت | ton_LPMode | 100 | ms | الوقت الذي يستغرقه المضيف من إطلاق LPMode إلى ارتفاع حتى يصل استهلاك طاقة الوحدة إلى فئة الطاقة 1. | ||
| Rx LOS وقت التأكيد | طن_LOS | 100 | ms | الوقت من Rx فقدان الإشارة البصرية إلى Rx LOS بت محددة إلى 1 و IntL سحب منخفضة من قبل الوحدة. | ||
| وقت إقرار خطأ Tx | ton_Txfault | 200 | ms | الوقت من حالة Tx Fault إلى Tx Fault bit المحددة إلى 1 و IntL تم سحبها منخفضة من قبل الوحدة. | ||
| تكس أوقف وقت الإيقاع | toff_TxDis | 400 | ms | الوقت من Tx Disable بت تم تطهيره إلى 0 حتى يرتفع الخروج البصري فوق 90% من الاسمية. | ||
| تكس تعطيل وقت التأكيد | طن_TxDis | 100 | ms | الوقت من Tx Disable بت محدد إلى 1 حتى الخروج البصري ينخفض إلى أقل من 10٪ من الاسمية. |
السابع.مخطط الدبوس
الثامنتعريفات الدبوس
| رقم PIN | المنطق | الرمز | الوصف |
سدادة (سيكو) |
الملاحظات |
| 1 | الـ GND | الأرض | 1 | 1 | |
| 2 | CML-I | Tx2n | إدخال البيانات المعاكس من جهاز الإرسال | 3 | |
| 3 | CML-I | Tx2p | إصدار البيانات غير المنقلبة | 3 | |
| 4 | الـ GND | الأرض | 1 | 1 | |
| 5 | CML-I | Tx4n | إدخال البيانات المعاكس من جهاز الإرسال | 3 | |
| 6 | CML-I | Tx4p | إصدار البيانات غير المنقلبة | 3 | |
| 7 | الـ GND | الأرض | 1 | 1 | |
| 8 | LVTLL-I | ModSelL | خيار الوحدة | 3 | |
| 9 | LVTLL-I | إعادة تعيين | إعادة تعيين الوحدة | 3 | |
| 10 | VccRx | +3.3 فولت مستقبل إمدادات الطاقة | 2 | 2 | |
| 11 | LVCMOS-I/O | الـ SCL | ساعة واجهة متسلسلة ذات سلكين | 3 | |
| 12 | LVCMOS-I/O | الـ SDA | بيانات الواجهة المتسلسلة بسلكين | 3 | |
| 13 | الـ GND | الأرض | 1 | ||
| 14 | CML-O | Rx3p | إصدار البيانات غير المعاكس من المستقبل | 3 | |
| 15 | CML-O | Rx3n | مخرج البيانات المعاكس من المستقبل | 3 | |
| 16 | الـ GND | الأرض | 1 | 1 | |
| 17 | CML-O | Rx1p | إصدار البيانات غير المعاكس من المستقبل | 3 | |
| 18 | CML-O | Rx1n | مخرج البيانات المعاكس من المستقبل | 3 | |
| 19 | الـ GND | الأرض | 1 | 1 | |
| 20 | الـ GND | الأرض | 1 | 1 | |
| 21 | CML-O | Rx2n | مخرج البيانات المعاكس من المستقبل | 3 | |
| 22 | CML-O | Rx2p | إصدار البيانات غير المعاكس من المستقبل | 3 | |
| 23 | الـ GND | الأرض | 1 | 1 | |
| 24 | CML-O | Rx4n | مخرج البيانات المعاكس من المستقبل | 3 | 1 |
| 25 | CML-O | Rx4p | إصدار البيانات غير المعاكس من المستقبل | 3 | |
| 26 | الـ GND | الأرض | 1 | 1 | |
| 27 | LVTTL-O | ModPrsL | وحدة موجودة | 3 | |
| 28 | LVTTL-O | IntL/Rx_LOS | انقطاع/Rx_LOS | 3 | 3 |
| 29 | VccTx | +3.3 فولت ناقل إمدادات الطاقة | 2 | 2 | |
| 30 | Vcc1 | إمدادات الطاقة +3.3 فولت | 2 | 2 | |
| 31 | LVTTL-I | LPMode/TxDIS | وضع الطاقة المنخفضة/Tx_Disable | 3 | 3 |
| 32 | الـ GND | الأرض | 1 | 1 | |
| 33 | CML-I | Tx3p | إدخال البيانات غير المنقلب من جهاز الإرسال | 3 | |
| 34 | CML-I | تكس3ن | إنتاج البيانات المعاكس من جهاز الإرسال | 3 | |
| 35 | الـ GND | الأرض | 1 | 1 | |
| 36 | CML-I | Tx1p | إدخال البيانات غير المنقلب من جهاز الإرسال | 3 | |
| 37 | CML-I | تكس1ن | إنتاج البيانات المعاكس من جهاز الإرسال | 3 | |
| 38 | الـ GND | الأرض | 1 | 1 |
ملاحظات:
1. GND هو رمز الإشارة والإمدادات (القوة) المشتركة لمودول QSFP28. جميعها شائعة داخل وحدة QSFP28 ويتم الإشارة إلى جميع فولتات الوحدة إلى هذا الاحتمال ما لم يذكر خلاف ذلك.قم بتوصيل هذه مباشرة إلى جهاز الإشارة المشترك
2. Vcc Rx و Vcc1 و Vcc Tx هي مصادر الطاقة للمستقبل والإرسال ويجب تطبيقها بالتزامن. يتم سرد المتطلبات المحددة للجانب المضيف من رابط بطاقة Host Edge في MSA.يتم تصنيف كل دبوس من دبوس الاتصال لحد أقصى تيار 1000 mA.
3دبوسين متعدد الأغراض لدعم وظيفة Tx_DIS و Rx_LOS في وحدة BIDI 100G QSFP28 LR1.
القرن التاسعواجهة إدارة جزئية
| الصفحة | بايت | قليلاً | الاسم | الوصف |
| 00 ساعة | 99 | 1 | LP/TxDis ctrl | تحكم إشارة الدخول LPMode/TxDis. انظر SFF8679 للحصول على وصف كامل. 0b = LPMode 1b = TxDIS |
| 0 | IntL/LOSL ctrl | تحكم إشارة الخروج IntL/LOSL. انظر SFF-8679 للحصول على وصف كامل. 0b = IntL 1b = LOSL |
إكسمواصفات طاقة الوحدة
100G QSFP28 LR1 BIDI يحتاج إلى إمدادات طاقة 3.3V ، يظهر الشكل التالي توقيت تشغيل الوحدة الأولية في وضع طاقة منخفضة ،والانتقال اللاحق إلى وضع الطاقة الكاملة بعد أن تمكن النظام المضيف من ذلك عبر واجهة سلكي. ويظهر مصادر الطاقة إلى الوحدة والقيم الحالية المقابلة. تشير إمدادات الطاقة الوحدة إلى SFF-8679 الجدول 5-6.
100G QSFP28 LR1 BIDI INRUSH ACRUNT TIMING
الحادي عشرالرسم البياني الميكانيكي
|
|
