| موك: | قطعة واحدة |
| العبوة القياسية: | 4 قطع / لوحة بلاستيكية ، |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 قطعة شهريا |
(QSFP28-100G-ER4)

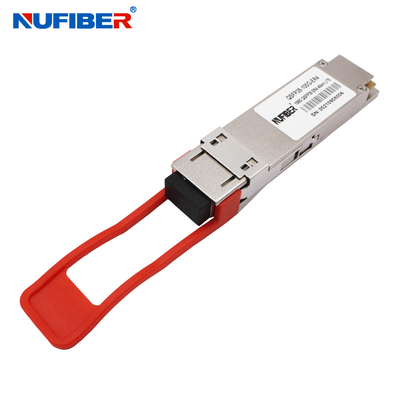

100G QSFP28 ER4 40km وحدة المرسل البصري متوافقة مع Cisco Huawei HP Juniper
قابلة للتوصيل الساخن، رابط LC مزدوج، وضع واحد
100G QSFP Transceiver Duplex LC Connector 40km 1310nm متوافق سيسكو Qsfp 100g
QSFP28-100G-ER4 هو وحدة إرسال مصممة لتطبيقات الاتصالات البصرية 40km مع FEC (30km بدون FEC). التصميم متوافق مع 100GbASE-ER4 من IEEE 802.3-2012 الفقرة 88 من معيار IEEE 802.3bm رقاقة CAUI-4 إلى الوحدة القياسية الكهربائية ITU-T G.959.1-2012-02 المعيار. تقوم الوحدة بتحويل 4 قنوات دخول (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية البيانات الكهربائية إلى 4 خطوط إشارات بصرية.ويتعدد في قناة واحدة لنقل بصري 100Gb / sوعلى العكس من ذلك، على جانب المستقبل، تقوم الوحدة بصورة بصرية بتفكيك إدخال 100Gb / s إلى إشارات 4 خطوط، وتحويلها إلى بيانات كهربائية إخراج 4 خطوط.
طول الموجة المركزي للأحزمة الأربعة هو 1296 نانومتر، 1300 نانومتر، 1305 نانومتر و 1309 نانومتر. يحتوي على مرفق LC مزدوج للواجهة البصرية ومرفق 38 دبوسًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
الخصائص
التطبيقات
المعلمات البصرية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | ملاحظة | |
| معدل البيانات لكل قناة | - | 25.78125 | جيجابيتس | ||||
| استهلاك الطاقة | - | 2.5 | 3.5 | W | |||
| تيار التوريد | إيكس | 0.75 | 1.0 | أ | |||
| تحكم I/O التوتر العالي | فيروس نقص المناعة | 2.0 | Vcc | V | |||
| التحكم في إدخال/خروج الجهد المنخفض | VIL | 0 | 0.7 | V | |||
| التشوه بين القنوات | TSK | 150 | (س) | ||||
| مدة إعادة التعيين | 10 | نحن | |||||
| إعادة تحديد وقت إلغاء التأكيد | 100 | ms | |||||
| القوة في الوقت المناسب | 100 | ms | |||||
| جهاز إرسال | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | 1 | |||
| وضع شائع تحمل الجهد | 15 | mV | |||||
| إرسال فولتاج فرق المدخل | السادس عشر | 120 | 1200 | mV | |||
| عائق فرق المدخلات | الرقم ZIN | 80 | 100 | 120 | |||
| Jitter مدخل يعتمد على البيانات | DDJ | 0.1 | صناعة الصناعة | ||||
| إدخال البيانات إجمالي Jitter | (تي جيه) | 0.28 | صناعة الصناعة | ||||
| المستقبل | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | ||||
| Rx فرق الجهد الخارجي | فـي | 600 | 800 | mV | |||
| Rx الطاقة الخارجيّة | Tr/Tf | 35 | ps | 1 | |||
| التشنج الكلي | (تي جيه) | 0.7 | صناعة الصناعة | ||||
| الجيتر المحدد | دي جي | 0.42 | صناعة الصناعة | ||||
معلومات الطلب
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 جيجابايت | 850nm | صندوق النقد | MTP/MPO | 100 متر | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 جيجابايت | 1310nm | الـ SMF | LC ثنائي | 10 كم | DML 1310nm |
| QSFP28-100G-ER4 | 103. 1 جيجابايت في الثانية | 1310nm | الـ SMF | LC ثنائي | 25كيلومتر-40كيلومتر | 4x EML |
| QSFP28-100G-PSM4 | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 500 متر | 4x DFB |
| QSFP28-100G-LR-S | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 2 كم | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 2 كم | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 10 كم | DML CWDM |
| 1271~1331nm | ||||||
عرض المنتجات
التطبيقات:
التعبئة والشحن
|
|
