| موك: | قطعة واحدة |
| العبوة القياسية: | 10pcs/حقيبة بلاستيكية ، 500 ٪/كرتون |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L/C ، T/T ، Western Union ، بطاقة الائتمان |
| القدرة على التوريد: | 100000 جهاز كمبيوتر شخصي شهري |

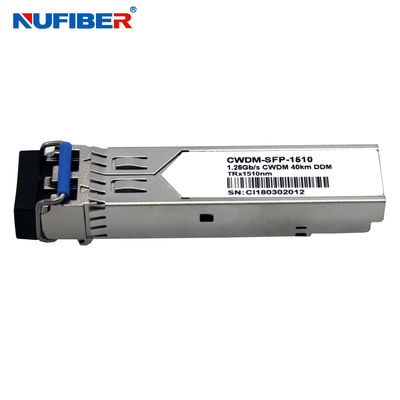

إن CWDM-SFP160-1470~1610 هو جهاز إرسال واستقبال أحادي الوضع من سلسلة صغيرة الحجم قابلة للتوصيل لوحدات الاتصالات الضوئية المزدوجة مثل Gigabit Ethernet 1000BASE-ZX و Fiber Channel 1x SM-LC-L FC-PI. إنه مزود بموصل SFP ذي 20 سنًا للسماح بقدرة التوصيل السريع. تم تصميم هذه الوحدة للياف أحادية الوضع وتعمل عند الطول الموجي الاسمي لطول موجة CWDM. هناك ثمانية عشر طولًا موجيًا مركزيًا متاحًا من 1470 نانومتر إلى 1610 نانومتر، مع كل خطوة 20 نانومتر.
يستخدم قسم الإرسال ليزر CWDM DFB متعدد الآبار الكمومية ويتوافق مع الليزر من الفئة 1 وفقًا للمعيار الدولي للسلامة IEC-60825. يستخدم قسم الاستقبال كاشف InGaAs مدمجًا مع مضخم أولي (IDP) مثبتًا في رأس بصري و IC مضخم لاحق محدود. تم تصميم سلسلة CWDM-SFP160-1470~1610 لتتوافق مع SFF-8472.
المعلمات البصرية (TOP = -40 إلى 85 درجة مئوية، VCC = 3.135 إلى 3.465 فولت)
| المعلمة | الرمز | الحد الأدنى. | نموذجي | الحد الأقصى. | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| الطول الموجي المركزي | λc | λ-6 | λ | λ+7.5 | نانومتر | |
| العرض الطيفي (-20 ديسيبل) | △λ | 1 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| الطاقة الضوئية الخارجة | Pout | 2 | +5 | ديسيبل مللي واط | 1 | |
| وقت الارتفاع/السقوط البصري | tr / tf | 260 | ps | 2 | ||
| نسبة الانقراض | ER | 8.2 | ديسيبل | |||
| قناع العين للإخراج البصري | متوافق مع IEEE802.3z (سلامة الليزر من الفئة 1) | |||||
| قسم الاستقبال: | ||||||
| الطول الموجي للإدخال البصري | λc | 1460 | 1620 | نانومتر | ||
| زيادة التحميل في جهاز الاستقبال | Pol | -8 | ديسيبل مللي واط | 3 | ||
| حساسية RX | Sen | -34 | ديسيبل مللي واط | 3 | ||
| RX_LOS Assert | LOS A | -40 | ديسيبل مللي واط | |||
| RX_LOS De-assert | LOS D | -32 | ديسيبل مللي واط | |||
| RX_LOS التباطؤ | LOS H | 0.5 | ديسيبل | |||
| المواصفات العامة: | ||||||
| معدل البيانات | BR | 1.063/1.25 | جيجابت/ثانية | |||
| معدل خطأ البت | BER | 10-12 | ||||
| الحد الأقصى لطول الوصلة المدعوم على 9/125 ميكرومتر SMF@1.25 جيجابت/ثانية | LMAX | 160 | كم | |||
| إجمالي ميزانية النظام | LB | 24 | ديسيبل | |||
معلومات الطلب
| جهاز إرسال واستقبال SFP مزدوج الألياف1590~1610 نانومتر CWDM XFP 80 كم | |
| وصف المنتج | جهاز إرسال واستقبال SFP بسرعة 155 ميجابت في الثانية |
| 155 ميجابت في الثانية، 850 نانومتر MM 2 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية1590~1610 نانومتر CWDM XFP 80 كم | |
| 155 ميجابت في الثانية، 1310 نانومتر SM 20 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية | 155 ميجابت في الثانية، 1310 نانومتر SM 40 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| 155 ميجابت في الثانية، 1550 نانومتر SM 80 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية | 155 ميجابت في الثانية، 1550 نانومتر SM 120 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| جهاز إرسال واستقبال SFP بسرعة 1.25 جيجابت في الثانية | 1.25 جيجابت في الثانية، 850 نانومتر MM 500 متر Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| 1.25 جيجابت في الثانية، 1310 نانومتر MM 2 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية | 1.25 جيجابت في الثانية، 1310 نانومتر SM 20 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| 1.25 جيجابت في الثانية، 1310 نانومتر SM 40 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية | 1.25 جيجابت في الثانية، 1550 نانومتر SM 60 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| 1.25 جيجابت في الثانية، 1550 نانومتر SM 80 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية | 1.25 جيجابت في الثانية، 1550 نانومتر SM 120 كم Dual LC، DDM 0 درجة مئوية ~ +70 درجة مئوية |
| جهاز إرسال واستقبال SFP بسرعة 10 جيجابت في الثانية1590~1610 نانومتر CWDM XFP 80 كم | |
| 10G SFP+ LRM متعدد الأوضاع ثنائي الألياف LC 1310 نانومتر 220 متر | 10G SFP+ LR أحادي الوضع ثنائي الألياف LC 1310 نانومتر 20 كم |
| M | 10G SFP+ER أحادي الوضع ثنائي الألياف LC 1310 نانومتر 40 كم |
| 10G SFP+ER أحادي الوضع ثنائي الألياف LC 1550 نانومتر 40 كم | 10G SFP+ZR أحادي الوضع ثنائي الألياف LC 1550 نانومتر 80 كم |
| 1470 ~1610 نانومتر CWDM SFP+ 40 كم | 1470~1570 نانومتر CWDM SFP+ 80 كم |
| 1590~1610 نانومتر CWDM SFP+ 80 كم | DWDM SFP+ 40 كم |
| DWDM SFP+ 80 كم | X |
| FP | جهاز إرسال واستقبال |
| XFP1590~1610 نانومتر CWDM XFP 80 كم | |
| 10G XFP SR متعدد الأوضاع ثنائي الألياف LC 850 نانومتر 300 متر | XFP |
| -10G-LRM | 10G XFP LRM أحادي الوضع ثنائي الألياف LC 1310 نانومتر 10 كم |
| XFP | -10G-LR |
| 10G XFP ER أحادي الوضع ثنائي الألياف LC 1550 نانومتر 40 كمXFP | -10G-ER |
| 10G XFP ER أحادي الوضع ثنائي الألياف LC 1550 نانومتر 40 كم | XFP |
| -10G-ZR | 10G XFP ZR أحادي الوضع ثنائي الألياف LC 1550 نانومتر 80 كم |
| جهاز إرسال واستقبال CWDM DWDM | XFP |
| 1470 ~1610 نانومتر CWDM XFP 40 كم | CWDM-40xx |
| 1470 ~1610 نانومتر CWDM XFP 40 كم | XFP |
| - | CWDM-80xx |
| 1470~1570 نانومتر CWDM XFP 80 كم | XFP |
| -CWDM-80xx1590~1610 نانومتر CWDM XFP 80 كم | |
| - | DWDM-40xx |
| XFP | - |
| DWDM XFP 80 كم | XFP |
| DWDM-100xx | DWDM XFP100 كم |
| التعبئة والشحن | |
|
|
