| موك: | 1 piece |
| العبوة القياسية: | 10pcs/plastic bag, 500pcs/carton |
| فترة التسليم: | Within 1-3 work days |
| طريقة الدفع: | L/C, T/T, Western Union,Credit Card |
| القدرة على التوريد: | 10,000 pcs per month |

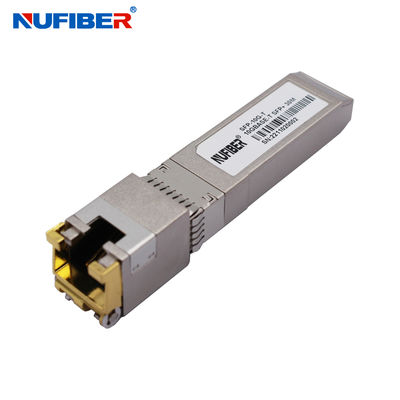

وحدة OEM 10G Copper RJ45 بطول 30 متر، وحدة كابل UTP 10G متوافقة مع Cisco
تعتمد أجهزة الإرسال والاستقبال SFP+-10GBASE-T Copper Small Form Pluggable (SFP) على اتفاقية SFP Multi Source Agreement (MSA). وهي متوافقة مع معايير 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T كما هو محدد في IEEE Std 802.3. يستخدم SFP+-10GBASE-T دبوس RX_LOS الخاص بـ SFP للإشارة إلى الارتباط. إذا تم سحب دبوس TX_DISABLE الخاص بـ SFP، فسيتم إعادة تعيين PHY IC.
طول الكابل
| المعيار | الكابل | المدى | منفذ المضيف |
| 10Gbase-T | CAT6A | 30 متر | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50 متر | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100 متر | 1000base-FX |
المعلمات البصرية
| المعلمة | الرمز | الحد الأدنى | نموذجي | الحد الأقصى | الوحدات | ملاحظات/شروط |
| تيار الإمداد | Is | 320 | 375 | mA | 1.2 واط كحد أقصى للطاقة على النطاق الكامل للجهد ودرجة الحرارة. انظر ملاحظة التحذير أدناه | |
| جهد الإدخال | Vcc | 3.13 | 3.3 | 3.47 | V | بالإشارة إلى GND |
| تيار الاندفاع | Isurge | 30 | mA | التوصيل الساخن فوق التيار المستقر. انظر ملاحظة التحذير |
إشارات منخفضة السرعة
| إشارات منخفضة السرعة، الخصائص الإلكترونية | |||||
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | الوحدة | ملاحظات/شروط |
| خرج SFP منخفض | VOL | 0 | 0.5 | V | 4.7k إلى 10k سحب لأعلى إلى host_Vcc، |
| خرج SFP مرتفع | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k إلى 10k سحب لأعلى إلى host_Vcc، |
| إدخال SFP منخفض | VIL | 0 | 0.8 | V | 4.7k إلى 10k سحب لأعلى إلى Vcc، |
| إدخال SFP مرتفع | VIH | 2 | Vcc + 0.3 | V | 4.7k إلى 10k سحب لأعلى إلى Vcc، |
واجهة كهربائية عالية السرعة
| واجهة كهربائية عالية السرعةخط الإرسال - SFP | ||||||
| المعلمة | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة | ملاحظات/شروط |
| تردد الخط | fL | 125 | MHz | ترميز من 5 مستويات، لكل | ||
| معاوقة خرج Tx | Zout,TX | 100 | عرض المنتجات | تفاضلي، لجميع | ||
| معاوقة إدخال Rx | Zin,RX | 100 | عرض المنتجات | تفاضلي، لجميع | ||
| واجهة كهربائية عالية السرعة، المضيف-SFP | ||||||
| المعلمة | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة | ملاحظات/شروط |
تأرجح إدخال البيانات أحادي الطرف | 250 | 1200 | mV | وقت الارتفاع/السقوط | التعبئة والشحن | |
Voutsing | 800 | mV | أحادي الطرف | وقت الارتفاع/السقوط | التعبئة والشحن | |
| 175 | psec | 20%-80% | معاوقة إدخال Tx | Zin | ||
| 50 | أوم | أحادي الطرف | عرض المنتجات | التعبئة والشحن | ||
| 50 | أوم | أحادي الطرف | عرض المنتجات | التعبئة والشحن | ||
عرض المصنع
|
|
