| موك: | قطعة واحدة |
| العبوة القياسية: | 1 قطعة كابل معبأة في 1 مربع ، |
| فترة التسليم: | 2 ~ 3 أيام |
| طريقة الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على التوريد: | 100000 جهاز كمبيوتر في الشهر |

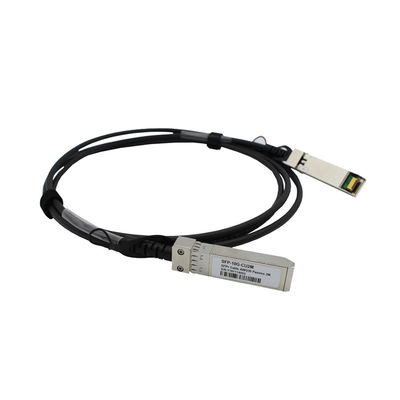

كابل نحاسي مباشر التوصيل SFP+ قابل للتوصيل السريع 10g، كابل DAC 10G بطول 1 متر، 3 أمتار، 5 أمتار، 7 أمتار
الوصف
يوفر كابل التوصيل المباشر SFP+ عالي السرعة من Nufiber (DAC) أداءً عاليًا في تطبيقات شبكات إيثرنت 10 جيجابت (10GbE)، باستخدام موصل SFP+ مُحسّن لإرسال بيانات 10 جيجابت في الثانية من خلال جهاز إرسال وجهاز استقبال مزدوجين عبر كابل twinax رفيع. وهي متوافقة مع المعايير الكهربائية SFF-8431 و SFF-8083 والمعيار الميكانيكي SFF-8432 ومعيار EEPROM SFF-8472.
الميزات الرئيسية
التطبيق
المعلمة الفنية
| المعلمة | الرمز | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
| درجة حرارة علبة التشغيل | Tc القياسي | 0 | 25 | 70 | °C |
| درجة حرارة التخزين | Ts | -40 | 85 | °C | |
| جهد إمداد الطاقة | Vcc | 3.13 | 3.3 | 3.47 | V |
| تبدد الطاقة | PD | 0.5 | W | ||
| الرطوبة النسبية | RH | 5 | 95 | % | |
| معدل البيانات | 10.5 | جيجابت في الثانية |
| نوع الاختبار | عنصر الاختبار | الهدف | مرجع |
| كهربائي الخصائص |
خسارة العودة في الوضع التفاضلي (SDDII) | 0.01 وحدات القياس: ديسيبل |
SFF 8431 |
| خسارة العودة في الوضع المشترك (SCCII) |
0.01 وحدات القياس: ديسيبل |
SFF 8431 | |
| التالي | <-26dB من 1 ميجاهرتز إلى 11 جيجاهرتز | / | |
| معاوقة تجميع الكابل | 100+/ -100 أوم زمن الارتفاع 30 بيكو ثانية (20 %- 80 %) |
(20%~80 %) | |
| انحراف فقدان الإدخال | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| بيئي الخصائص |
درجة حرارة التشغيل | -40~85 درجة مئوية | نطاق درجة حرارة تشغيل الكابل |
| الصدمة الحرارية | الأداء الكهربائي يفي بـ متطلبات المواصفات |
EIA-364-32D. الطريقة أ. TC-1. -55 10 85C,100 دورات، 15 دقيقة، فترات توقف |
|
| درجة الحرارة والرطوبة الدورية | الأداء الكهربائي يفي بـ متطلبات المواصفات |
EIA-364-31 الطريقة الثالثة، الاختبار Cond A |
|
| رذاذ الملح | 48 ساعة رش ملح بعد الغلاف مساحة التآكل أقل من 5% |
EIA-364-26 | |
| عمر درجة الحرارة | الأداء يفي بمتطلبات المواصفات | EIA-364-17B w/ RH، رطب حرارة 85 درجة مئوية عند 85% رطوبة نسبية لمدة 500 ساعة |
|
| ميكانيكي الخصائص |
الاهتزاز الميكانيكي | الأداء يفي بمتطلبات المواصفات | EIA-364-28E.11 TC-VII، اختبار Cond. D 15 دقيقة في المحور X، Y، Z. |
| احتفاظ قابس الكابل في القفص | 90N كحد أدنى. | لا يوجد تلف وظيفي لقابس الكابل أقل من 90N. لكل SFF-8432 Rev 5.0 EIA-455-6B | |
| احتفاظ الكابل في القابس | 90N كحد أدنى. | المشبك والصدمة لكل EIA-364-27B، TC-G، 3 مرات في 6 اتجاهات، 100 جرام، 6 مللي ثانية | |
| صدمة ميكانيكية | الأداء يفي بمتطلبات المواصفات | SFF-8432 Rev 5.0 | |
| إدخال قابس الكابل | 18N (كحد أقصى) | SFF-8432 Rev 5.0 | |
| استخراج قابس الكابل | 12.5N (كحد أقصى) | EIA-364-09؛ أداء دورات القابس ومعدل التزاوج للمقبس: | |
| المتانة | 50 مرة. لا يوجد دليل على التلف المادي | 250 مرة/ساعة |
عرض المنتج
|
|
