| موك: | 1 زوج |
| العبوة القياسية: | 10 أزواج/ علبة عادي للتصدير |
| فترة التسليم: | 1-3 أيام |
| طريقة الدفع: | ويسترن يونيون، T/T |
| القدرة على التوريد: | 5000 زوج شهريا |
محول الفيديو المقاوم للألياف 8BNC جهاز إرسال واستقبال الفيديو بالألياف للسي سي تي في NF-8V-T/R-F20
الوصف
يوفر جهاز NuFiber® Fiber Optic Video Transceiver NF-8V1D-T/R لنقل رقمي لـ 8 قنوات فيديو مركب ، و 1 عودة rs485 بيانات ، لا صوت ،وهي مصممة أيضا للتطبيقات التي تتطلب التحكم في كاميرات PTZ.
الوضع الواحد أو الوضع المتعدد ، يمكن أن يدعم NF-8V1D-T / R رابط FC / PC أو ST / PC البصري ، ويمكن استخدامه في نظام Daisy-Chain (يجب تخصيصه).نطاق مسافة الإرسال وفقا للميزانية البصريةمعيار الشركة المصنعة هو: 20 كيلومتر في وضع واحد أو 1 كيلومتر في وضع متعدد.
الخصائص الرئيسية
• دعم اتصال نقطة إلى نقطة أو سلسلة دايزي
• الفيديو الرقمي المركب غير المضغوط عبر ألياف واحدة
• متوافق مع جميع أنظمة الفيديو PAL،NTSC،SECAM
• دعم الألياف متعددة الأوضاع لمسافات تصل إلى 1.2 كم
• دعم الألياف الأحادية الوضعية لمسافات تصل إلى 100 كم
• حالة LED توفر إشارة سريعة لمعلمات التشغيل
• لا يوجد إم آي أو ريفي ولا حلقات أرضية
• الوقوف بمفرده أو التثبيت على الرف
• إنتاج وفقًا لمواصفات العميل، توفير OEM
المواصفات
| • فيديو | |
| عائق مدخل/مخرج فيديو | BNC 75 Ω |
| عدد القنوات | 8 قنوات فيديو |
| مدخل فيديو | 1 فولت pk-pk (75 أوم) |
| عرض النطاق | 5 هرتز - 8 ميه ز |
| دقة البت | 8-بيت الإرسال الرقمي |
| المكاسب التفاضلية | < 1.5% |
| المرحلة التفاضلية | < 1.5 درجة |
| الميل | < 5% |
| نسبة الإشارة إلى الضوضاء ((SNR) | > 67 ديسيبل |
| • البيانات | |
| شكل البيانات | RS485 |
| معدل خطأ البت | 10E-9 |
| • الاتصالات | |
| البصرية | FC (ST، SC اختياري) |
| فيديو | BNC |
| • الكهربائية والميكانيكية | |
| متطلبات الطاقة المدخلة | DC5V @ 2A |
| محول الطاقة | التيار المتردد 100 فولت ~ 240 فولت |
| الأبعاد المنفردة | 210*135*25 ملم |
| بطاقة لأبعاد الرف 4U | 198*140*50 ملم |
| • البيئة | |
| درجة حرارة العمل | 0°C ~ +50°C |
| درجة حرارة التخزين | -20°C ~ +70°C |
| الرطوبة النسبية | 0% ~ 95% (غير مكثفة) |
| MTBF | >100000 ساعة |

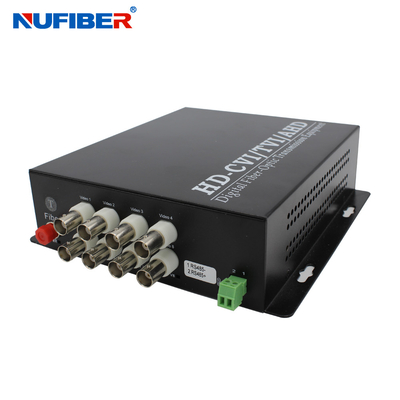

عرض المنتجات
مخطط الاتصال
التعبئة والشحن
|
|
