| موك: | 1 pair |
| العبوة القياسية: | Carton packaing, the products are packed in international standard. Each carton is lined with a polythene sheet , thus preventing the cartons from dampness |
| فترة التسليم: | 1-3 working days after payment |
| طريقة الدفع: | T/T, Western Union, Credit card |
| القدرة على التوريد: | 10000 pairs per month |

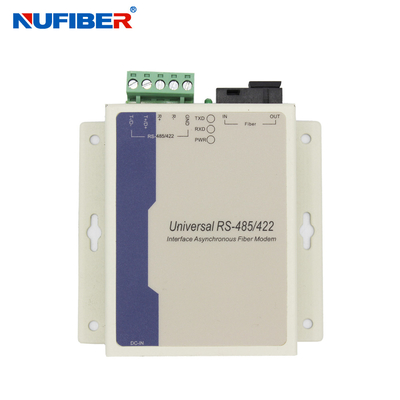

المتحول السريلي إلى الألياف RS485/422 مودم الألياف SM Bidi 20km GM268SM-T20A / B
الوصف
النموذج 268 هو نوع من أكثر وظائف واقتصاد RS-485/422 واجهة موديم الألياف الضوئية. إنه الخيار الأفضل لربط RTU إلى HOST أو وحدة تحكم SCADA. استخدم الألياف الضوئية كوسيلة نقل ،زيادة وظيفة نقل النظاممعدات الاتصالات تتجنب التهديدات الفعالة لضربة البرق، الموجات الكهرومغناطيسية المزعجة تحت البيئة الآمنة.
الوظيفة والخصائص
أ) دعم واجهة RS-485/RS-422
ب) غير متزامن ، نقطة إلى نقطة ، معدل يصل إلى 120Kbps
(ج) دعم مدخل طاقة 5 فولت متواصل
d) حماية 1500W من التيار الكهربائي ، حماية 15KV ثابتة
e) RS-485/422 دعم الميناء 32 عقدة (يمكن اختيار يدويا 128 عقدة)
f) طول موجة العمل: 1310nm
g) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي
مبادئ توجيهية الأداء
واجهة: دعم تقييم الأثر البيئي معايير RS-485 و RS-422
معدل: 0-120Kbps
مسافة الإرسال: منفذ RS-485/422 1200m ، منفذ بصري متعدد الوضع 2KM ، وضع واحد 20KM
بيئة العمل: -25 درجة مئويةإلى 70°C
إرشادات المظهر
نوع الواجهة: كتلة نهاية 5 بت (RS-485/422) ، واجهة ST/SC/FC متعددة الأوضاع، واجهة FC/SC/ST متعددة الأوضاع
L*W*H: 100mm*69mm*22mm
القشرة: الحديد
اللون: الأبيض
الوزن: 230 غرام
تعريف الدبوس
واجهة الألياف البصرية
في --------- مدخلات الألياف البصرية
خارج --------- إنتاج الألياف الضوئية
منفذ RS-422
T+ --------- RS-422 إرسال +
ارسلي رسالة 422
R+ --------- RS-422 تم استلامه
R- -------- RS-422 تم تلقيها
GND --------- الأرض
منفذ RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- الأرض
أوضح ضوء المؤشر
الطاقة: إشارة الطاقة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: إشارة إرسال واجهة الألياف الضوئية
التطبيقات
المنتجات
معلومات الطلب
| رقم الطراز | المواصفات |
| GM268MM-C2 | RS485/422 إلى الألياف، الألياف المزدوجة متعددة الأوضاع، 2 كيلومتر، SC |
| GM268SM-C20 | RS485/422 إلى الألياف، وضع واحد الألياف مزدوجة، 20 كيلومتر، SC |
| GM268SM-C40 | RS485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 40 كيلومتر، SC |
| GM268SM-C20/B1B2 | RS485/422 إلى الألياف، الوضع الواحد الألياف الواحدة، 20 كيلومتر، SC |
| GM268SM-C40/B1B2 | RS485/422 إلى الألياف، وضع واحد ألياف واحدة، 40 كيلومتر، SC |
التعبئة والشحن
|
|
| موك: | 1 pair |
| العبوة القياسية: | Carton packaing, the products are packed in international standard. Each carton is lined with a polythene sheet , thus preventing the cartons from dampness |
| فترة التسليم: | 1-3 working days after payment |
| طريقة الدفع: | T/T, Western Union, Credit card |
| القدرة على التوريد: | 10000 pairs per month |
المتحول السريلي إلى الألياف RS485/422 مودم الألياف SM Bidi 20km GM268SM-T20A / B
الوصف
النموذج 268 هو نوع من أكثر وظائف واقتصاد RS-485/422 واجهة موديم الألياف الضوئية. إنه الخيار الأفضل لربط RTU إلى HOST أو وحدة تحكم SCADA. استخدم الألياف الضوئية كوسيلة نقل ،زيادة وظيفة نقل النظاممعدات الاتصالات تتجنب التهديدات الفعالة لضربة البرق، الموجات الكهرومغناطيسية المزعجة تحت البيئة الآمنة.
الوظيفة والخصائص
أ) دعم واجهة RS-485/RS-422
ب) غير متزامن ، نقطة إلى نقطة ، معدل يصل إلى 120Kbps
(ج) دعم مدخل طاقة 5 فولت متواصل
d) حماية 1500W من التيار الكهربائي ، حماية 15KV ثابتة
e) RS-485/422 دعم الميناء 32 عقدة (يمكن اختيار يدويا 128 عقدة)
f) طول موجة العمل: 1310nm
g) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي
مبادئ توجيهية الأداء
واجهة: دعم تقييم الأثر البيئي معايير RS-485 و RS-422
معدل: 0-120Kbps
مسافة الإرسال: منفذ RS-485/422 1200m ، منفذ بصري متعدد الوضع 2KM ، وضع واحد 20KM
بيئة العمل: -25 درجة مئويةإلى 70°C
إرشادات المظهر
نوع الواجهة: كتلة نهاية 5 بت (RS-485/422) ، واجهة ST/SC/FC متعددة الأوضاع، واجهة FC/SC/ST متعددة الأوضاع
L*W*H: 100mm*69mm*22mm
القشرة: الحديد
اللون: الأبيض
الوزن: 230 غرام
تعريف الدبوس
واجهة الألياف البصرية
في --------- مدخلات الألياف البصرية
خارج --------- إنتاج الألياف الضوئية
منفذ RS-422
T+ --------- RS-422 إرسال +
ارسلي رسالة 422
R+ --------- RS-422 تم استلامه
R- -------- RS-422 تم تلقيها
GND --------- الأرض
منفذ RS-485
D+ --------- RS-485+
D- --------- RS-485-
GND --------- الأرض
أوضح ضوء المؤشر
الطاقة: إشارة الطاقة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: إشارة إرسال واجهة الألياف الضوئية
التطبيقات
المنتجات
معلومات الطلب
| رقم الطراز | المواصفات |
| GM268MM-C2 | RS485/422 إلى الألياف، الألياف المزدوجة متعددة الأوضاع، 2 كيلومتر، SC |
| GM268SM-C20 | RS485/422 إلى الألياف، وضع واحد الألياف مزدوجة، 20 كيلومتر، SC |
| GM268SM-C40 | RS485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 40 كيلومتر، SC |
| GM268SM-C20/B1B2 | RS485/422 إلى الألياف، الوضع الواحد الألياف الواحدة، 20 كيلومتر، SC |
| GM268SM-C40/B1B2 | RS485/422 إلى الألياف، وضع واحد ألياف واحدة، 40 كيلومتر، SC |
التعبئة والشحن
