| موك: | 1 زوج |
| العبوة القياسية: | 10 أزواج/ علبة عادي للتصدير |
| فترة التسليم: | 1-3 أيام |
| طريقة الدفع: | "ويسترن يونيون" بطاقة ائتمان |
| القدرة على التوريد: | 5000 قطعة شهريا |
محول الفيديو المقاوم للألياف 4BNC 1RS485 1 جهاز إرسال واستقبال الفيديو بالألياف لجهاز المراقبة NF-4V1D-T/R-F20
الوصف
أجهزة الفيديو متعددة الألياف NuFiberRSeries تنقل 4 قنوات من الفيديو بجودة البث باستخدام التشفير الرقمي 8 بت وتفكيفه عبر ألياف بصرية متعددة الأوضاع أو أحادية الأوضاع.الوحدات متوافقة مباشرة مع NTSC، أو أنظمة كاميرات مراقبة محمولة بثانية أو SECAM. عادة ما تستخدم هذه الوحدات المتعددة في التطبيقات التي تحتوي على كاميرات ثابتة.
إضافة و تشغيل يضمن التصميم التثبيت والتشغيل دون تعديل ، ولا يلزم تعديلات بصرية أبدًا. يستخدم التثبيت النموذجي وحدة إرسال ذات 4 قنوات في نهاية الكاميرا للصلة ،متصلة عبر كابل واحد من الألياف البصرية، إلى وحدة استقبال 4 قنوات في نهاية الرابط. أجهزة متوفرة إما لتركيب مستقل أو تركيب رف.تتضمن الوحدات مؤشرات LED لمراقبة الطاقة وحالة تشغيل الفيديو.
المفتاحالخصائص
المواصفات
| • فيديو | |
| عائق مدخل/مخرج فيديو | BNC 75 Ω |
| عدد القنوات | 4 قنوات فيديو |
| مدخل فيديو | 1 فولت pk-pk (75 أوم) |
| عرض النطاق | 5 هرتز - 8 ميه ز |
| دقة البت | 8-بيت الإرسال الرقمي |
| المكاسب التفاضلية | < 1.5% |
| المرحلة التفاضلية | < 1.5 درجة |
| الميل | < 5% |
| نسبة الإشارة إلى الضوضاء ((SNR) | > 67 ديسيبل |
| • البيانات | |
| شكل البيانات | RS485 |
| معدل خطأ البت | 10E-9 |
| • الكهربائية والميكانيكية | |
| متطلبات الطاقة المدخلة | DC5V @ 2A |
| محول الطاقة | التيار المتردد 100 فولت ~ 240 فولت |
| الأبعاد المنفردة | 140*110*25ملم |
| بطاقة لأبعاد الرف 4U | 195*140*29ملم |
| • البيئة | |
| درجة حرارة العمل | 0°C ~ +70°C |
| درجة حرارة التخزين | -20°C ~ +85°C |
| الرطوبة النسبية | 0% ~ 95% (غير مكثفة) |
| MTBF | >100000 ساعة |

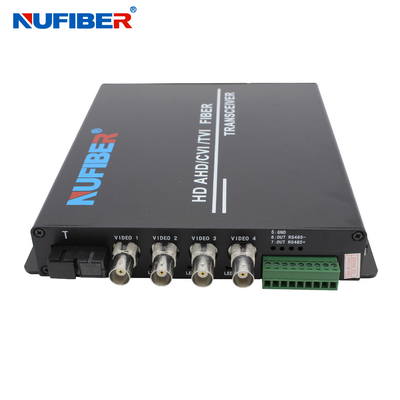

عرض المنتجات
مخطط الاتصال
التعبئة والشحن
|
|
