| موك: | 1 زوج |
| العبوة القياسية: | Carton packaging, the products are packed in international standard. تغليف الكرتون ، المنت |
| فترة التسليم: | 1-3 أيام عمل بعد الدفع |
| طريقة الدفع: | T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 زوج في الشهر |

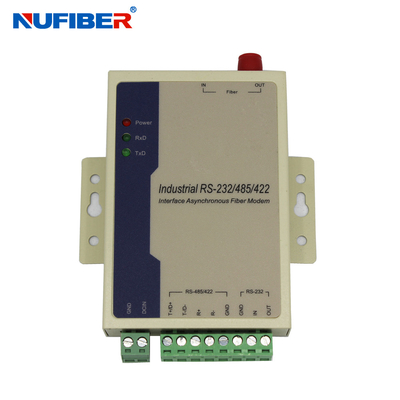

RS485/422/232 موادم الألياف SM Bidi 20km GM168SM-T20A/B
نظرة عامة
النموذج 168 هو نوع من أكثر وظائف واقتصاد RS-232/485/422 واجهة فيبر الضوئي موديم. إنه الخيار الأفضل لربط RTU إلى HOST أو جهاز تحكم SCADA. استخدم فيبر الضوئي كوسيط نقل،زيادة وظيفة نقل النظاممعدات الاتصالات تتجنب التهديدات الفعالة للصاعقة، والارتفاع الكهرومغناطيسي، والاضطرابات تحت البيئة.
الوظيفة والخصائص
أ) دعم واجهة RS-232/RS-485/RS-422
ب) غير متزامن ، نقطة إلى نقطة ، معدل يصل إلى 120Kbps
ج) دعم مدخل 9V ~ 40V DC فولت ، الاستهلاك 2W
d) حماية 1500W من التيار الكهربائي ، حماية 15KV ثابتة
e) RS-485/422 دعم الميناء 32 عقدة (يمكن اختيار يدويا 128 عقدة)
f) طول موجة العمل: 1310nm
g) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي
مبادئ توجيهية الأداء
واجهة: دعم معيار EIARS-232, 485, 422
معدل: 0-500Kbps
مسافة الإرسال: منفذ RS-232 15m ، منفذ RS-485/422 1500m ، منفذ بصري متعدد الوضع 2KM ، وضع واحد 20KM
بيئة العمل: 0°C إلى 60°C
إرشادات المظهر
نوع الواجهة: كتلة الطرفية ذات 8 بتات، واجهة ST/SC/FC متعددة الأوضاع، واجهة FC/SC/ST متعددة الأوضاع
L*W*H: 100mm*69mm*22mm
القشرة: الحديد
اللون: الأبيض
الوزن: 230 غرام
تعريف الدبوس
واجهة الطاقة
GND --------- الأرض
DCIN --------- مدخل 9-40 فولت
واجهة الألياف البصرية
في --------- مدخلات الألياف البصرية
خارج --------- إنتاج الألياف الضوئية
منفذ RS-485/422
T+/D+ --------- RS-422 إرسال +/ RS-485 +
إرسال الرسائل الرسائل الرسائل
R+ --------- RS-422 تم استلامه
R- -------- RS-422 تم تلقيها
GND --------- الأرض
منفذ RS-232
في --------- مدخل RS-232
الخروج --------- مخرج RS-232
GND --------- الأرض
أوضح ضوء المؤشر
الطاقة: إشارة الطاقة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: إشارة إرسال واجهة الألياف الضوئية
التطبيقات
عرض المنتجات
معلومات الطلب
|
رقم الطراز |
المواصفات |
|
GM168MM-C2 |
RS232/485/422 إلى الألياف، متعدد الأوضاع مزدوج |
|
GM168SM-C20 |
RS232/485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 20 كيلومتر، SC |
|
GM168SM-C40 |
RS232/485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 40 كيلومتر، SC |
|
GM168SM-C20/B1B2 |
RS232/485/422 إلى الألياف، الوضع الواحد الألياف الواحدة، 20 كيلومتر، SC |
|
GM168SM-C40/B1B2 |
RS232/485/422 إلى الألياف، وضع واحد ألياف واحدة، 40 كيلومتر، SC |
التعبئة والشحن
|
|
