| موك: | قطعة واحدة |
| العبوة القياسية: | 1 قطعة كابل معبأة في 1 مربع ، |
| فترة التسليم: | 2 ~ 3 أيام |
| طريقة الدفع: | T/T، ويسترن يونيون، L/C |
| القدرة على التوريد: | 100000 جهاز كمبيوتر في الشهر |

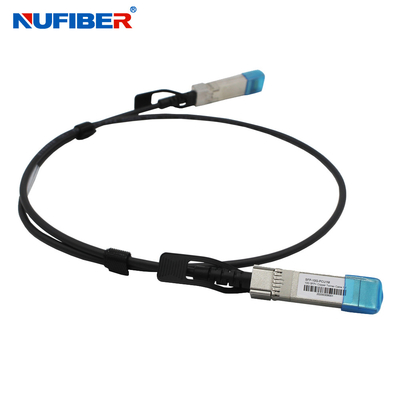

سرعة عالية 10Gb / s SFP + كابل النحاس المباشر السلبي 10G-DAC-1M
الوصف
يوفر كابل Nufiber® عالي السرعة SFP + Direct Attach Cable (DAC) أداءً عاليًا في تطبيقات الشبكة 10 Gigabit Ethernet (10GbE) ،باستخدام موصل SFP + محسن لإرسال بيانات 10Gbps من خلال جهاز إرسال ومستقبلات مقترنة واحدة عبر كابل ثنائي رقيقوهي متوافقة مع المعايير الكهربائية SFF-8431، SFF-8083 والمعايير الميكانيكية SFF-8432، ومعايير EEPROM SFF-8472.
الخصائص الرئيسية
التطبيق
المعلم التقني
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| درجة حرارة الحجرة | Tc القياسية | 0 | 25 | 70 | °C |
| درجة حرارة التخزين | (تس) | -40 | 85 | °C | |
| تشغيل الكهرباء | Vcc | 3.13 | 3.3 | 3.47 | V |
| تفريغ السلطة | PD | 0.5 | W | ||
| الرطوبة النسبية | RH | 5 | 95 | % | |
| معدل البيانات | 10.5 | جيجابيتس |
| نوع الاختبار | مادة الاختبار | الهدف | الإشارة |
| الكهرباء السمات | الوضع التفاضلي RL ((SDDII) | 0.01 وحدات القياس: dB | SFF 8431 |
| خسارة العودة في الوضع المشترك (SCCII) | 0.01 وحدات القياس: dB | SFF 8431 | |
| التالي | <-26dB من 1MHz إلى 11GHz | / | |
| عائق تجميع الكابل | 100+/ -100hm وقت الارتفاع 30 حصان (20٪ - 80٪) | (20٪ ~ 80٪) | |
| انحراف خسارة الإدراج | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| البيئة السمات | درجة حرارة العمل | -40~85 درجة مئوية | نطاق درجة حرارة تشغيل الكابل |
| الصدمة الحرارية | الأداء الكهربائي متطلبات المواصفات | EIA-364-32D. الطريقة A. (تي سي-1) -55 10 85C100 الدورات، 15 دقيقة، يستمر | |
| درجة الحرارة الدورية والرطوبة | الأداء الكهربائي متطلبات المواصفات | EIA-364-31 الطريقة الثالثة،الاختبار حالة (أ) | |
| رذاذ الملح | 48 ساعة رذاذ الملح بعد قشرة مساحة تآكل أقل من 5% | EIA-364-26 | |
| عمر الحرارة | الأداء يفي بمتطلبات المواصفات | EIA-364-17B w/ RH، رطبة حرارة 85C عند 85٪ RH لمدة 500 ساعة | |
| الميكانيكية السمات | الاهتزاز الميكانيكي | الأداء يفي بمتطلبات المواصفات | EIA-364-28E.11 TC-VII، ظروف الاختبار D 15 دقيقة في محور X،Y،Z. |
| الاحتفاظ بمقابس الكابلات في القفص | 90N دقيقة | لا يوجد تلف وظيفي لمغلق الكابل تحت 90N. حسب SFF-8432 Rev 5.0 EIA-455-6B | |
| الاحتفاظ بالكابل في القابس | 90N دقيقة | العصا والصدمة حسب EIA-364-27B، TC-G، 3 مرات في 6 اتجاهات، 100g، 6ms | |
| الصدمة الميكانيكية | الأداء يفي بمتطلبات المواصفات | SFF-8432 Rev 5.0 | |
| إدخال سدادة الكابل | 18N ((ماكس.) | SFF-8432 Rev 5.0 | |
| إزالة سدادة الكابلات | 12.5N ((ماكس) | EIA-364-09؛ تنفيذ دورات القابس معدل تعادل القارب والحاوية: | |
| المدى الطويل | لا يوجد دليل على ضرر جسدي | 250 مرة/ساعة |
معلومات الطلب
| رقم الجزء | معدل البيانات | طول الكابل | مقياس الأسلاك | المرفق | نطاق الحرارة |
| 10G-DAC-3M | ما يصل إلى 10.5 جيجابايت في الثانية | 3م | 30AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-5M | ما يصل إلى 10.5 جيجابايت في الثانية | 5 م | 24AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-7M | ما يصل إلى 10.5 جيجابايت في الثانية | 7م | 24AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-9M | ما يصل إلى 10.5 جيجابايت في الثانية | 9م | 24AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-10M | ما يصل إلى 10.5 جيجابايت في الثانية | 10 م | 24AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-12M | ما يصل إلى 10.5 جيجابايت في الثانية | 12 متر | 24AWG | النحاس النشط | 0-70 درجة مئوية |
| 10G-DAC-15M | ما يصل إلى 10.5 جيجابايت في الثانية | 15 متر | 24AWG | النحاس النشط | 0-70 درجة مئوية |
عرض المنتجات
|
|
