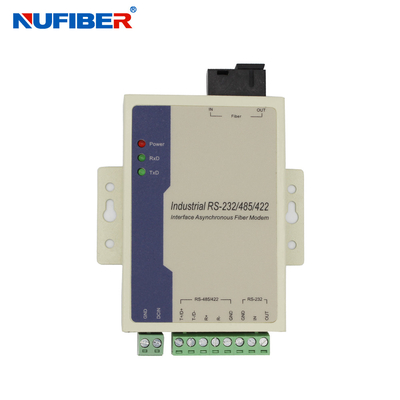

RS485 RS422 RS232 المسلسل إلى محول الألياف البصرية DC24V امدادات الطاقة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | NUFIBER |
| إصدار الشهادات: | CE |
| رقم الموديل: | GM168SM-C20A / ب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 زوج |
|---|---|
| تفاصيل التغليف: | <i>Carton packaging, the products are packed in international standard.</i> <b>تغليف الكرتون ، المنت |
| وقت التسليم: | 1-3 أيام عمل بعد الدفع |
| شروط الدفع: | T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على العرض: | 10000 زوج في الشهر |
|
معلومات تفصيلية |
|||
| واجهه المستخدم: | RS232 / 422/485 | نوع الألياف: | SM البسيط |
|---|---|---|---|
| مسافة: | 20 كم | الطول الموجي: | 1310 نانومتر / 1550 نانومتر |
| موصل الألياف: | SC | مزود الطاقة: | 9-40 فولت |
| البعد: | 100 مم * 69 مم * 22 مم | مادة: | حالة الحديد |
| درجة حرارة العمل: | 0 ~ 50 ℃ | ضمان: | 12 شهر |
| تسليط الضوء: | DC24V المسلسل إلى محول الألياف البصرية,DC24V RS422 إلى محول الألياف البصرية,RS232 المسلسل إلى محول الألياف البصرية |
||
منتوج وصف
RS485 RS422 RS232 المسلسل إلى محول الألياف البصرية DC24V التيار الكهربائي
المسلسل إلى محول الألياف البصرية RS485 / 422/232 إلى مصدر طاقة DC24V لمودم الألياف
ملخص
الموديل 168 هو نوع من الوظائف والاقتصاد RS-232/485/422 واجهة مودم الألياف البصرية.إنه الخيار الأفضل لتوصيل RTU بوحدة تحكم HOST أو SCADA.تستخدم الألياف البصرية كوسيط نقل ، مما يزيد من وظيفة النقل للنظام.تمتنع معدات الاتصال عن التهديد الفعال لضربة الصواعق والطفرة والكهرومغناطيسية في ظل بيئة الإسقربوط.
الوظيفة والمميزات
أ) دعم واجهة RS-232 / RS-485 / RS-422
ب) غير متزامن ، من نقطة إلى نقطة ، معدل يصل إلى 120 كيلوبت في الثانية
ج) دعم 9V ~ 40V DC Volt المدخلات ، الاستهلاك 2W
د) 1500 واط حماية من الطفرة ، 15 كيلو فولت حماية ثابتة
هـ) يدعم منفذ RS-485/422 32 عقدة (يمكن اختيار 128 عقدة يدويًا)
و) الطول الموجي العامل: 1310 نانومتر
ز) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي
دليل الأداء
الواجهة: دعم معيار EIARS-232 ، 485 ، 422
المعدل: 0-500 كيلوبت في الثانية
مسافة الإرسال: منفذ RS-232 15 مترًا ، منفذ RS-485/422 1500 متر ، منفذ بصري متعدد الأوضاع 2 كيلومتر ، وضع فردي 20 كيلومتر
بيئة العمل: 0 إلى 60 ℃
دليل المظهر
نوع الواجهة: كتلة طرفية 8 بت ، واجهة ST / SC / FC متعددة الأوضاع ، اختيار وضع أحادي واجهة FC / SC / ST
L * W * H: 100mm * 69mm * 22mm
القشرة: حديد
اللون الابيض
الوزن: 230 جرام
تحديد دبوس
واجهة الطاقة
GND --------- الأرض
مدخلات DCIN --------- 9-40V
واجهة الألياف الضوئية
في --------- مدخلات الألياف الضوئية
خارج --------- خرج الألياف البصرية
منفذ RS-485/422
T + / D + --------- RS-422 أرسل + / RS-485 +
T- / D- --------- RS-422 Send- / RS-485-
تم استلام R + --------- RS-422 +
R- -------- تم استلام RS-422 -
GND --------- الأرض
منفذ RS-232
في --------- إدخال RS-232
خرج --------- خرج RS-232
GND --------- الأرض
ضوء المؤشر شرح
القوة: مؤشر القوة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: واجهة الألياف الضوئية ترسل إشارة
