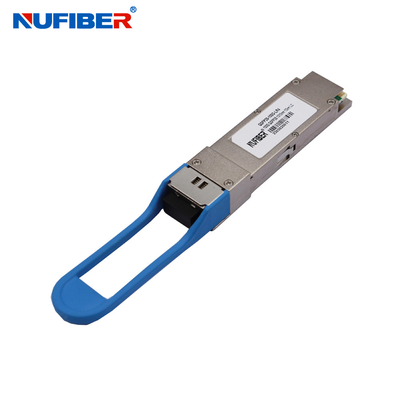

• جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C
  • جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C
  • جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C
جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: NuFiber
إصدار الشهادات: CE FCC Rohs
رقم الموديل: QSFP28-100G-LR4

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة
تفاصيل التغليف: 4 قطع / لوحة بلاستيكية ،
وقت التسليم: في غضون 1-3 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان
القدرة على العرض: 10000 قطعة شهريا
افضل سعر اتصل

معلومات تفصيلية

معدل البيانات: 100 جيجابت / ثانية الطول الموجي: 1270-1330 نانومتر
مسافة: 20 كم موصل: LC
Ddm: يدعم نوع الألياف: وضع فردي
مزود الطاقة: 3.3 فولت درجة حرارة العمل: 0 ~ 70
ضمان: سنتان التوافق: هواوي ، سيسكو ، إتش بي ، H3C ...
الصانع: نعم
تسليط الضوء:

10 كم 100G QSFP28 جهاز الإرسال والاستقبال

,

1310nm 100G QSFP28 جهاز الإرسال والاستقبال

,

100G QSFP28 جهاز إرسال واستقبال من الألياف المزدوجة

منتوج وصف

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C



100Gb / s 10km QSFP28 Transceiver Duplex SM 1310nm LR4 متوافق مع Cisco / Huawei / H3C



(QSFP28-100G-LR4)



100Gb / s 20km QSFP28 جهاز الإرسال والاستقبال

قابل للتوصيل الساخن ، موصل LC مزدوج ، وضع فردي

1270 نانومتر ، 1290 نانومتر ، 1310 نانومتر و 1330 نانومتر

وصف

QSFP28-100G-LR4 عبارة عن وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات الضوئية بطول 20 كم.يتوافق التصميم مع 100GbASE-LR4 لمعيار IEEE 802.3-2012 البند 88 القياسي IEEE 802.3bm CAUI-4 إلى معيار الوحدة الكهربائية ITU-T G.959.1-2012-02.تقوم الوحدة بتحويل 4 قنوات إدخال (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية من البيانات الكهربائية إلى 4 ممرات إشارات ضوئية ، وتعددها في قناة واحدة لنقل بصري بسرعة 100 جيجابت / ثانية.بشكل عكسي ، على جانب المستقبِل ، تعمل الوحدة بصريًا على فك تعدد إرسال مدخلات 100 جيجابت / ثانية إلى 4 إشارات حارات ، وتحويلها إلى 4 ممرات ناتجة للبيانات الكهربائية.
الأطوال الموجية المركزية للممرات الأربعة هي 1270 نانومتر و 1290 نانومتر و 1310 نانومتر و 1330 نانومتر.يحتوي على موصل LC مزدوج للواجهة الضوئية وموصل 38 سنًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة.





سمات

  • 4 ممرات تصميم MUX / DEMUX
  • مدمج CWDM TOSA / ROSA لمسافة تصل إلى 20 كم عبر SMF
  • دعم 100GBASE-CWDM4 لمعدل خط يبلغ 103.125 جيجابت في الثانية و OTU4 لمعدل خط يبلغ 111.81 جيجابت في الثانية
  • عرض النطاق الترددي الإجمالي> 100 جيجابت في الثانية
  • موصلات دوبلكس LC
  • متوافقة مع معيار IEEE 802.3-2012 البند 88 معيار IEEE 802.3bm CAUI-4 إلى معيار الوحدة الكهربائية ITU-T G.959.1-2012-02 ·
  • تشغيل مصدر طاقة واحد + 3.3 فولت
  • وظائف التشخيص الرقمي المدمجة
  • نطاق درجة الحرارة 0 درجة مئوية إلى 70 درجة مئوية
  • جزء متوافق مع RoHS



التطبيقات

  • شبكة المنطقة المحلية (LAN)
  • شبكة المنطقة الواسعة (WAN)
  • مفاتيح إيثرنت وتطبيقات جهاز التوجيه



المعلمات البصرية



معامل رمز دقيقة النوع الأعلى وحدة ملحوظة
معدل البيانات لكل قناة   - 25.78125   جيجابت في الثانية
استهلاك الطاقة   - 2.5 3.5 دبليو
العرض الحالي ICC   0.75 1.0 أ
التحكم في I / O Voltage-High VIH 2.0   Vcc الخامس
التحكم في I / O Voltage-Low VIL 0   0.7 الخامس
الانحراف بين القنوات TSK     150 ملاحظة
مدة إعادة التعيين     10   نحن
إعادة ضبط الوقت       100 آنسة
وقت التشغيل       100 آنسة
المرسل
واحد التسامح الناتج الجهد الناتج   0.3   4 الخامس 1
الوضع المشترك لتحمل الجهد   15     بالسيارات
إرسال فرق الجهد المدخلات السادس 120   1200 بالسيارات
مقاومة فرق المدخلات زين 80 100 120
عدم استقرار الإدخال المعتمد على البيانات DDJ     0.1 واجهة المستخدم
إجمالي توتر إدخال البيانات TJ     0.28 واجهة المستخدم
المتلقي
واحد التسامح الناتج الجهد الناتج   0.3   4 الخامس
Rx إخراج فرق الجهد Vo   600 800 بالسيارات
Rx إخراج ارتفاع وانخفاض الجهد Tr / Tf     35 ملاحظة 1
مجموع الاهتزاز TJ     0.7 واجهة المستخدم
الغضب الحتمي دي جي     0.42 واجهة المستخدم



معلومات الطلبية



100 جرام QSFP28
QSFP28-100G-SR4 103.1 جيجابت 850 نانومتر MMF MTP / MPO 100 م VCSEL 850 نانومتر
QSFP28-100G-LR4 103.1 جيجابت 1310 نانومتر SMF LC مزدوج 10 كم DML 1310 نانومتر
QSFP28-100G-ER4 103.1 جيجابت في الثانية 1310 نانومتر SMF LC دوبلكس 25 كم - 40 كم 4x EML
QSFP28-100G-PSM4 103.1 جيجابت 1310 نانومتر SMF MTP / MPO 500 م 4x DFB
QSFP28-100G-LR-S 103.1 جيجابت 1310 نانومتر SMF MTP / MPO 2 كم 4x DFB
QSFP28-100G-CWDM4-S 103.1 جيجابت CWDM SMF LC مزدوج 2 كم DML CWDM
1271 ~ 1331 نانومتر
QSFP28-100G-CWDM4-L 103.1 جيجابت CWDM SMF LC مزدوج 10 كم DML CWDM
1271 ~ 1331 نانومتر



عرض المنتجات:

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 0

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 1

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 2

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 3

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 4



التطبيقات:

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 5

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 6



التعبئة والتغليف والشحن

جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 7





جهاز الإرسال والاستقبال المزدوج بطول 10 كيلومترات 100G QSFP28 متوافق مع Cisco Huawei H3C 8
