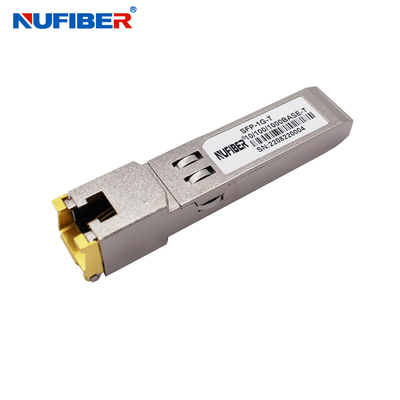

GLC-T جيجابت RJ45 وحدة إيثرنت 10/100 / 1000M النحاس UTP جهاز الإرسال والاستقبال 100 م
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | NUFIBER |
| إصدار الشهادات: | CE FCC Rohs |
| رقم الموديل: | SFP-GE-T |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 500 / الكرتون |
| وقت التسليم: | في غضون 1-3 أيام عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على العرض: | 10000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| معدل البيانات: | 1.25 جيجابت / ثانية | مسافه: بعد: | 100 م |
|---|---|---|---|
| موصل: | منفذ RJ45 | Ddm: | الدعم |
| مزود الطاقة: | 3.3 فولت | درجة حرارة العمل: | 0 ~ 70 |
| التوافق: | سيسكو ، إتش بي ، هواوي ، فينيسار ... | الصانع: | نعم |
| تسليط الضوء: | 1.25Gb / s النحاس UTP الإرسال والاستقبال,النحاس UTP جهاز الإرسال والاستقبال 100 متر,Rj45 النحاس UTP جهاز الإرسال والاستقبال |
||
منتوج وصف
GLC-T جيجابت RJ45 وحدة إيثرنت 10/100 / 1000M النحاس UTP جهاز الإرسال والاستقبال 100 م
وصف
جهاز الإرسال والاستقبال النحاسي SFP GLC-T10 / 100/1000 هو أداء عالي ووحدة فعالة من حيث التكلفة متوافقة مع معايير Gigabit Ethernet و 10/100 / 1000BASE-T كما هو محدد في IEEE 802. 3-2002 و IEEE 802.3ab ، والتي تدعم 10/100 / 1000 ميجابت في الثانية - معدل يصل إلى 100 متر عبر كابل من الفئة 5 غير المحمية الملتوية.يدعم GLC-T10 / 100/1000 ارتباطات بيانات ثنائية الاتجاه بسرعة 10/100/1000 ميجابت في الثانية مع إشارات تعديل اتساع النبض (PAM) من 5 مستويات.تُستخدم الأزواج الأربعة في الكبل بمعدل رموز يبلغ 250 ميجابت في الثانية لكل زوج.يوفر GLC-T10 / 100/1000 معلومات المعرف التسلسلي القياسية المتوافقة مع SFP MSA ، والتي يمكن الوصول إليها بعنوان A0h عبر بروتوكول CMOS EEPROM التسلسلي ثنائي الأسلاك.يمكن أيضًا الوصول إلى IC المادي عبر ناقل تسلسلي بسلكين في العنوان ACh.
سمات
- روابط بيانات ثنائية الاتجاه تصل إلى 1.25 جيجابت / ثانية
- بصمة SFP قابلة للتوصيل الساخن
- نطاق درجة حرارة ممتد للحالة (-40 درجة مئوية إلى + 85 درجة مئوية)
- حاوية معدنية بالكامل للتدخل الكهرومغناطيسي المنخفض
- تبديد منخفض للطاقة
- تجميع موصل RJ-45 مدمج
- معلومات مفصلة عن المنتج في EEPROM
- + 3.3 فولت مصدر طاقة واحد
- الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي بسلكين
- تشغيل 10/100/1000 BASE-T في الأنظمة المضيفة بواجهة SGMII
- متوافق مع SFP MSA
- متوافق مع IEEE Std 802.3TM-2002
- متوافق مع FCC 47 CFR الجزء 15 ، الفئة ب
- المنتجات المتوافقة مع RoHS
التطبيقات
- 1.25 جيجابت إيثرنت عبر كابل Cat 5
- قم بالتبديل / الموجه إلى رابط التبديل / جهاز التوجيه
- I / O عالي السرعة لخوادم الملفات
المعلمات البصرية
| معامل | رمز | دقيقة. | عادي | الأعلى. | الوحدات | ملاحظات / شروط |
| العرض الحالي | يكون | 320 | 375 | مللي أمبير | 1.2 واط كحد أقصى من الطاقة على المدى الكامل للجهد ودرجة الحرارة.انظر الملاحظة التحذيرية أدناه | |
| مساهمة الجهد | Vcc | 3.13 | 3.3 | 3.47 | الخامس | يشار إلى GND |
| تصاعد التيار | Isurge | 30 | مللي أمبير | المكونات الساخنة فوق تيار الحالة المستقرة.انظر ملاحظة التحذير |
| معامل | رمز | دقيقة. | الأعلى. | الوحدات | ملاحظات / شروط |
| إخراج SFP منخفض | المجلد | 0 | 0.5 | الخامس | سحب 4.7k إلى 10k لاستضافة host_Vcc. |
| إخراج SFP عالي | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | الخامس | سحب 4.7k إلى 10k لاستضافة host_Vcc. |
| إدخال SFP منخفض | VIL | 0 | 0.8 | الخامس | سحب 4.7k إلى 10k إلى Vcc. |
| مدخلات SFP عالية | 2 | Vcc + 0.3 فولت | الخامس | سحب 4.7k إلى 10k إلى Vcc. |
| خط النقل- SFP | ||||||
| معامل | رمز | دقيقة. | عادي | الأعلى. | الوحدات | ملاحظات / شروط |
| تردد الخط | فل | 125 | ميغا هيرتز | ترميز خماسي المستويات ، وفقًا لمعايير IEEE 802.3 | ||
| معاوقة إخراج Tx | زوت ، تكساس | 100 | أوم | التفاضليه | ||
| مقاومة إدخال Rx | زين ، آر إكس | 100 | أوم | التفاضليه | ||
