مضمون 40g / 100g الألياف البصرية الإرسال والاستقبال Qsfp 10 كم / 80 كم / 20 كم
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | Nufiber |
إصدار الشهادات: | CE FCC |
رقم الموديل: | QSFP-40G-ER4 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 قطعة |
---|---|
تفاصيل التغليف: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 200 / الكرتون |
وقت التسليم: | 2-3 أيام |
شروط الدفع: | تي / تي ، ويسترن يونيون |
القدرة على العرض: | 1000 قطعة / أسبوع |
معلومات تفصيلية |
|||
معدل البيانات: | 40 جيجابت / ثانية | الطول الموجي: | 1550 ميل بحري |
---|---|---|---|
مسافة: | 40 كم | موصل: | LC |
نوع الألياف: | وضع مفرد على الوجهين LC | مزود الطاقة: | 3.3 فولت |
درجة حرارة التشغيل: | 0 ~ 70 | ضمان: | سنة واحدة |
الصانع: | نعم | OEM: | يدعم |
تسليط الضوء: | 40g الألياف البصرية الإرسال والاستقبال,Qsfp الألياف البصرية الإرسال والاستقبال,80km 40G QSFP + جهاز الإرسال والاستقبال |
منتوج وصف
QSFP-40G-ER4 40 gb / s ER4 40KM 1310nm LC Fiber Optical Transceiver sFP Module 40g qsfp
الشركة المصنعة مضمونة 40g / 100g qsfp 10km / 80km / 20km الألياف البصرية الإرسال والاستقبال

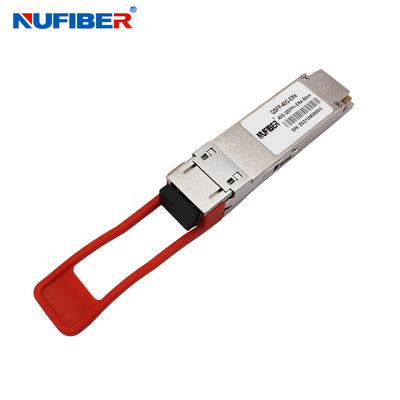

QSFP-40G-ER4
40G QSFP + ER4 40km 1310nm LC موصل الألياف البصرية جهاز الإرسال والاستقبال QSFP-40G-ER4 QSFP + 40G
قابل للتوصيل الساخن ، موصل LC مزدوج ، وضع فردي
وصف المنتج
QSFP-40G-ER4 عبارة عن وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات الضوئية 40 كيلو متر.التصميم متوافق مع 40GBASE-ER4 لمعيار IEEE P802.3ba.تقوم الوحدة بتحويل 4 قنوات إدخال (ch) من بيانات كهربائية بسرعة 10 جيجابت / ثانية إلى 4 إشارات ضوئية CWDM ، وتعددها في قناة واحدة لنقل بصري بسرعة 40 جيجابت / ثانية.بشكل عكسي ، على جانب المستقبل ، تقوم الوحدة النمطية بإلغاء تعدد الإرسال بصريًا لإدخال 40 جيجابت / ثانية إلى 4 إشارات قنوات CWDM ، وتحويلها إلى بيانات كهربائية لإخراج 4 قنوات.
الأطوال الموجية المركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر كأعضاء في شبكة الطول الموجي CWDM المحددة في ITU-T G694.2.يحتوي على موصل LC مزدوج للواجهة الضوئية وموصل 38 سنًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج باستخدام عامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP متعددة المصادر (MSA).لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.
تعمل الوحدة من مصدر طاقة واحد + 3.3 فولت وتتوفر إشارات التحكم العالمية LVCMOS / LVTTL مثل وضع الوحدة النمطية وإعادة التعيين والمقاطعة ووضع الطاقة المنخفضة مع الوحدات.تتوفر واجهة تسلسلية ثنائية الأسلاك لإرسال واستقبال إشارات تحكم أكثر تعقيدًا وللحصول على معلومات تشخيص رقمية.يمكن معالجة القنوات الفردية وإغلاق القنوات غير المستخدمة لتحقيق أقصى قدر من المرونة في التصميم.
تم تصميم QSFP-40G-ER4 مع عامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمي وفقًا لاتفاقية QSFP متعددة المصادر (MSA).لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.توفر الوحدة وظائف عالية جدًا وتكاملًا للميزات ، ويمكن الوصول إليها عبر واجهة تسلسلية ثنائية الأسلاك.
دلائل الميزات
4 ممرات CWDM تصميم MUX / DEMUX |
ما يصل إلى 11.2 جيجابت في الثانية لكل عرض نطاق ترددي للقناة |
عرض النطاق الترددي الإجمالي> 40 جيجابت في الثانية |
موصل مزدوج LC |
متوافق مع معيار 40G Ethernet IEEE802.3ba و 40GBASE-ER4 |
متوافق مع QSFP MSA |
نقل يصل إلى 40 كم |
متوافق مع معدلات بيانات Infiniband QDR / DDR |
تشغيل مصدر طاقة واحد + 3.3 فولت |
وظائف التشخيص الرقمي المدمجة |
نطاق درجة الحرارة 0 درجة مئوية إلى 70 درجة مئوية |
متوافق مع RoHS |
التطبيق
رف على الرف |
مفاتيح مراكز البيانات والموجهات |
شبكات المترو |
المفاتيح والموجهات |
روابط إيثرنت 40G BASE-ER4 |
المعلمات البصرية (T.OP= 0 إلى 70°السيرة الذاتيةنسخة= 3.13ل 3.47فولت)
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | المرجع. |
المرسل | ||||||
تخصيص الطول الموجي |
L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
L1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
إجمالي متوسط قوة الإطلاق | PT | - | - | +10.5 | ديسيبل | |
متوسط قوة الإطلاق ، كل مسار | -2.7 | - | +4.5 | ديسيبل | ||
الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 4.7 | ديسيبل | ||
سعة التعديل البصري ، كل مسار | OMA | 0.3 | +5 | ديسيبل | ||
إطلاق الطاقة في OMA مطروحًا منه عقوبة الإرسال والتشتت (TDP) ، في كل مسار | -0.5 | - | ديسيبل | |||
TDP ، كل حارة | TDP | 2.6 | ديسيبل | |||
نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | |
تعريف قناع العين لجهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} | {0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | |||||
تحمل خسارة العودة البصرية | - | - | 20 | ديسيبل | ||
متوسط تشغيل جهاز إرسال إيقاف تشغيل الطاقة ، كل حارة | بوف | -30 | ديسيبل | |||
ضجيج الكثافة النسبية | رين | -128 | ديسيبل / هرتز | 1 | ||
المتلقي | ||||||
عتبة الضرر | THd | 3.8 | ديسيبل | 1 | ||
متوسط الطاقة في مدخلات جهاز الاستقبال ، كل حارة | ر | -21.2 | -4.5 | ديسيبل | ||
طاقة جهاز الاستقبال (OMA) ، كل حارة | -1 | ديسيبل | ||||
دقة RSSI | -2 | 2 | ديسيبل | |||
انعكاس المتلقي | Rrx | -26 | ديسيبل | |||
طاقة جهاز الاستقبال (OMA) ، كل حارة | - | - | 3.5 | ديسيبل | ||
حساسية المتلقي المجهدة في OMA ، كل حارة | - | - | -16.8 | ديسيبل | ||
حساسية جهاز الاستقبال (OMA) ، كل حارة | سين | - | - | -19 | ديسيبل | |
الفرق في تلقي الطاقة بين أي مسارين (OMA) | 7.0 | ديسيبل | ||||
تلقي تردد قطع علوي كهربائي 3 ديسيبل ، في كل حارة | 12.3 | جيجاهرتز | ||||
إلغاء التأكيد | لوسد | -20 | ديسيبل | |||
تأكيد LOS | لوسأ | -35 | ديسيبل | |||
التباطؤ LOS | لوسح | 0.5 | ديسيبل |
معلومات الطلبية:
QSFP-40G-SR4 | 40Gb / s 150m MPO / MTP Connector ، متعدد الأوضاع ، 850 نانومتر |
QSFP-40G-LR4 | 40Gb / s 10km Duplex LC Connector ، وضع واحد ،1270-1330 نانومتر |
QSFP-40G-ER4 | 40Gb / s 40km Duplex LC Connector ، وضع واحد ،1270-1330 نانومتر |
QSFP-40G-LR-S | 40Gb / s 2km PSM4 MPO Connector ، وضع واحد ،1310 نانومتر |
QSFP-40G-LR-S | 40Gb / s 10km PSM4 MPO Connector ، وضع واحد ،1310 نانومتر |
QSFP-40G-LX4 | 40Gb / s 150m Duplex LC Connector ، متعدد الأوضاع (OM3) ،1270-1330 نانومتر |
QSFP-40G-LX4 | 40Gb / s 2km موصل LC مزدوج ، وضع واحد ،1270-1330 نانومتر |
