| موك: | 1 قطعة |
| العبوة القياسية: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 200 / الكرتون |
| فترة التسليم: | 2-3 أيام |
| طريقة الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على التوريد: | 1000 قطعة / أسبوع |

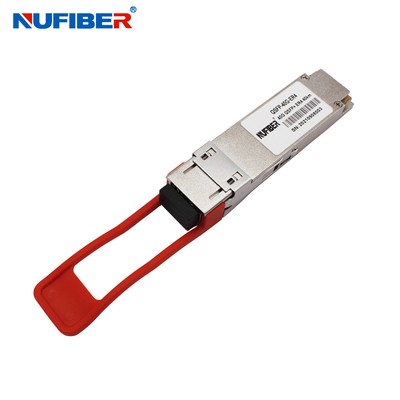

QSFP-40G-ER4 40gb/s ER4 40KM 1310nm LC جهاز إرسال ألياف ضوئية sfp وحدة 40g qsfp
Qsfp Er4 Qsfp ناقل بصري سيسكو 40g ناقل Qsfp 40g Er4 رابط Lc مزدوج 40km
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC Connector صانع الألياف الضوئية QSFP-40G-ER4 QSFP+ 40G
قابلة للتوصيل الساخن، رابط LC مزدوج، وضع واحد
وصف المنتج
QSFP-40G-ER4 هو وحدة إرسال مصممة لتطبيقات الاتصالات البصرية على بعد 40 كم. التصميم متوافق مع 40GBASE-ER4 من معيار IEEE P802.3ba.تقوم الوحدة بتحويل 4 قنوات دخول (ch) من البيانات الكهربائية 10Gb/s إلى 4 إشارات CWDM بصرية، ويمزقها في قناة واحدة لنقل بصري 40Gb / s. على العكس ، على جانب المستقبل ، تقوم الوحدة بتفكيك مدخل 40Gb / s بصريًا إلى 4 إشارات قنوات CWDM ،ويحولها إلى بيانات إخراج كهربائية 4 قنوات.
أطوال الموجات المركزية لقنوات CWDM الأربعة هي 1271, 1291, 1311 و 1331 nm كأعضاء في شبكة طول الموجات CWDM المحددة في ITU-T G694.2يحتوي على مرفق LC مزدوج للواجهة البصرية ومرفق 38 دبوسًا للواجهة الكهربائية.يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج مع عامل الشكل والاتصال البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP متعددة المصادر (MSA).لقد تم تصميمها لتلبية ظروف التشغيل الخارجية القاسية بما في ذلك درجة الحرارة، الرطوبة والتداخلات الإي إم آي.
تعمل الوحدة من مصدر طاقة واحد + 3.3 فولت وتتوفر إشارات التحكم العالمية LVCMOS / LVTTL مثل Module Present و Reset و Interrupt و Low Power Mode مع الوحدات.هناك واجهة متسلسلة ذات سلكين لإرسال واستقبال إشارات التحكم الأكثر تعقيداً والحصول على معلومات تشخيص رقميةيمكن التعامل مع القنوات الفردية ويمكن إيقاف القنوات غير المستخدمة لتحقيق أقصى قدر من المرونة في التصميم.
تم تصميم QSFP-40G-ER4 مع عامل الشكل والاتصال البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP Multi-Source (MSA).لقد تم تصميمها لتلبية ظروف التشغيل الخارجية القاسية بما في ذلك درجة الحرارة، الرطوبة وتداخلات EMI. توفر الوحدة وظائف عالية جدا وتكامل الميزات، يمكن الوصول إليها عبر واجهة سلسلة من سلكين.
الخصائص الرئيسية
|
4 خطوط CWDM تصميم MUX/DEMUX |
|
عرض النطاق الترددي يصل إلى 11.2Gbps لكل قناة |
|
عرض النطاق الترددي الإجمالي > 40Gbps |
|
رابط LC مزدوج |
|
تتوافق مع معيار 40G Ethernet IEEE802.3ba و 40GBASE-ER4 |
|
متوافقة مع QSFP MSA |
|
ما يصل إلى 40 كيلومتراً |
|
تتوافق مع معدلات بيانات QDR/DDR Infiniband |
|
مصدر طاقة واحد +3.3 فولت يعمل |
|
وظائف تشخيص رقمية مدمجة |
|
نطاق درجة الحرارة من 0°C إلى 70°C |
|
متوافقة مع RoHS |
الطلب
|
من رف إلى رف |
|
مراكز البيانات المفاتيح و الموجات |
|
شبكات المترو |
|
المفاتيح والموجهات |
|
40G BASE-ER4 وصلات إثنتر |
المعلمات البصرية ((Tأوب= 0 إلى 70°C, Vسي سي= 3.13إلى ثلاثة47فولت)
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الحكم |
| جهاز إرسال | ||||||
|
تعيين طول الموجة |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إجمالي متوسط قوة الإطلاق | PT | - | - | +105 | dBm | |
| متوسط قوة الإطلاق لكل مسار | - اثنان.7 | - | +45 | dBm | ||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 4.7 | ديسيبل | ||
| نطاق تعديل البصري لكل مسار | (أو إم إيه) | 0.3 | +5 | dBm | ||
| قوة الإطلاق في OMA ناقصة العقوبة على جهاز الإرسال والانتشار (TDP) ، لكل مسار | -صفر5 | - | dBm | |||
| TDP، كل ممر | TDP | 2.6 | ديسيبل | |||
| نسبة الانقراض | الطوارئ | 3.5 | - | - | ديسيبل | |
| تعريف قناع العين الناقل {X1, X2, X3, Y1, Y2, Y3} | {0.2504045025028، 0.4} | |||||
| تحمل خسارة العودة البصرية | - | - | 20 | ديسيبل | ||
| متوسط طاقة الإطلاق من جهاز الإرسال، لكل مسار | بوب | -30 | dBm | |||
| الضوضاء النسبية | (رين) | -128 | dB/HZ | 1 | ||
| المستقبل | ||||||
| عتبة الضرر | الـ THd | 3.8 | dBm | 1 | ||
| متوسط الطاقة عند مدخل جهاز الاستقبال، لكل مسار | R | -212 | -أربعة5 | dBm | ||
| طاقة المستقبل (OMA) ، لكل ممر | -1 | ديسيبل | ||||
| دقة RSSI | -2 | 2 | ديسيبل | |||
| انعكاس المستقبل | rrx | -26 | ديسيبل | |||
| طاقة المستقبل (OMA) ، لكل ممر | - | - | 3.5 | dBm | ||
| حساسية المستقبل تحت الضغط في OMA ، لكل ممر | - | - | ستة عشر8 | dBm | ||
| حساسية المستقبل ((OMA) ، لكل ممر | سين | - | - | -19 | dBm | |
| الفرق في طاقة الاستقبال بين أي شريطين (OMA) | 7.0 | ديسيبل | ||||
| تلقي الكهربائية 3 ديسيبل أعلى التردد قطع، كل ممر | 12.3 | غيغاهرتز | ||||
| الـ (LOS De-Assert) | لوس انجلوسد | -20 | dBm | |||
| أسعار الدفع | لوس انجلوسأ | -35 | dBm | |||
| التهاب النسيج | لوس انجلوسهـ | 0.5 | ديسيبل | |||
معلومات الطلب:
| QSFP-40G-SR4 | 40Gb / s 150m MPO / MTP Connector ، وضع متعدد ، 850nm |
| QSFP-40G-LR4 | 40 جيجابايت في الثانية 10 كيلومترات الدبلوكس LC رابط، وضع واحد،1270-1330nm |
| QSFP-40G-ER4 | 40 جيجابايت في الثانية 40 كيلومتراً مكافئ مكافئ، وضع واحد،1270-1330nm |
| QSFP-40G-LR-S | 40 جيجابايت/ثانية 2 كم PSM4 MPO Connector، وضع واحد،1310nm |
| QSFP-40G-LR-S | 40 جيجابايت في الثانية 10 كم PSM4 MPO Connector، وضع واحد،1310nm |
| QSFP-40G-LX4 | 40 جيجابايت/ثانية 150 متر رابط LC مزدوج، وضع متعدد ((OM3) ،1270-1330nm |
| QSFP-40G-LX4 | 40 جيجابايت في الثانية 2 كيلومتر رابط LC مزدوج، وضع واحد،1270-1330nm |
عرض المنتجات
التعبئة والشحن
|
|
