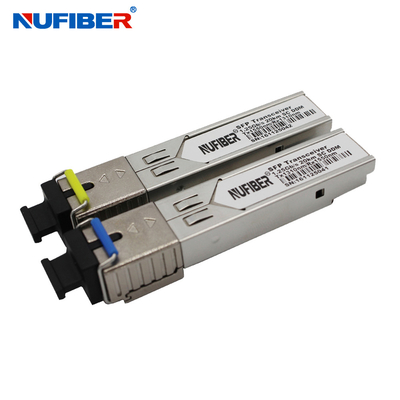

Tx1310nm / Rx1550nm SC 20 كم WDM 1.25G SFP جهاز الإرسال والاستقبال
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | NuFiber |
| إصدار الشهادات: | CE FCC |
| رقم الموديل: | GE-BX20-SM1310S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 زوج |
|---|---|
| تفاصيل التغليف: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 500 / الكرتون ، حجم الكرتون: 455 * 328 * |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100000 جهاز كمبيوتر في الشهر |
|
معلومات تفصيلية |
|||
| سرعة: | 1.25 جيجابت / ثانية | الطول الموجي: | 1310 نانومتر / 1550 نانومتر |
|---|---|---|---|
| مسافة: | 20 كم | موصل: | SC |
| DDM: | يدعم | نوع الألياف: | وضع فردي من الألياف |
| مزود الطاقة: | 3.3 فولت | التوافق: | سيسكو ، هواوي ، إتش بي ... |
| الصانع: | نعم | درجة حرارة العمل.: | 0 ~ 70 |
| ضمان: | 1 سنة | ||
| تسليط الضوء: | SC 20km 1.25G SFP Transceiver,Rx1550nm 1.25G SFP Transceiver,Tx1310nm Gigabit SFP Transceiver |
||
منتوج وصف
وحدة الإرسال والاستقبال جيجابت SFP 1.25G WDM Tx1310nm / Rx1550nm SC 20km SFP Module
وصف
تعد أجهزة الإرسال والاستقبال GE-BX20-SM1310S و GE-BX20-SM1550 من NuFiber من الوحدات النمطية عالية الأداء والفعالة من حيث التكلفة والتي تحتوي على واجهة بصريات SC واحدة.إنها متوافقة مع اتفاقية التوريد متعدد المصادر الصغيرة والقابلة للتوصيل (MSA) ووظائف التشخيص الرقمي متاحة عبر ناقل تسلسلي ثنائي الأسلاك محدد في SFF-8472.يستخدم قسم جهاز الاستقبال مستقبل PIN ويستخدم جهاز الإرسال ليزر 1310 نانومتر FP ، وتضمن حتى 14 ديسيبل زحزحة الارتباط هذه الوحدة النمطية 1000Base-LX Ethernet تطبيق 20 كم.
سمات
- روابط بيانات تصل إلى 1.25 جيجابت / ثانية
- قابل للتوصيل على الساخن
- موصل SC واحد
- حتى 20 كم على 9/125 ميكرومتر SMF
- 1310nm FP الليزر الارسال
- 1550nm كاشف الصور PIN
- مصدر طاقة واحد + 3.3 فولت
- واجهة المراقبة المتوافقة مع SFF-8472
- الطاقة القصوى <1 واط
- نطاق درجة حرارة التشغيل الصناعي / الممتد / التجاري: -40 درجة مئوية إلى 85 درجة مئوية / -5 درجة مئوية إلى 85 درجة مئوية / -0 درجة مئوية إلى 70 درجة مئوية الإصدار متاح
- متوافق مع RoHS وخالي من الرصاص
التطبيقات
- 1000Base-LX إيثرنت
- المترو / شبكات الوصول
- 1 × قناة ليفية
- روابط بصرية أخرى
المعلمات البصرية (T.OP = -40 ل 85°ج ، VCC = 3.135 ل 3.465 فولت)
| معامل | رمز | دقيقة. | عادي | الأعلى. | وحدة | ملحوظة |
| قسم المرسل: | ||||||
| مركز الطول الموجي | λج | 1270 | 1310 | 1600 | نانومتر | |
| العرض الطيفي (RMS) | σRMS | 4 | نانومتر | |||
| طاقة الإخراج البصري | صخارج | -9 | -3 | ديسيبل | 1 | |
| نسبة الانقراض | ER | 9 | ديسيبل | |||
| صعود / هبوط بصري | رص / رF | 260 | ملاحظة | 2 | ||
| ضوضاء الكثافة النسبية | رين | -120 | ديسيبل / هرتز | |||
| إجمالي مساهمة الاهتزاز | TX Δ TJ | 0.284 | واجهة المستخدم | 3 | ||
| قناع العين للإخراج البصري | متوافق مع IEEE802.3 z (أمان الليزر من الفئة 1) | |||||
| قسم المستقبل: | ||||||
| الطول الموجي للإدخال البصري | λج | 1530 | 1550 | 1570 | نانومتر | |
| جهاز الاستقبال الزائد | صرأ | -3 | ديسيبل | 4 | ||
| حساسية RX | سين | -24 | ديسيبل | 4 | ||
| تأكيد RX_LOS | لوس أ | -40 | ديسيبل | |||
| RX_LOS إزالة التوكيد | لوس د | -25 | ديسيبل | |||
| التخلف RX_LOS | لوس ح | 0.5 | ديسيبل | |||
| المواصفات العامة: | ||||||
| معدل البيانات | BR | 1.25 | جيجابايت / ثانية | |||
| معدل الخطأ في البت | BER | 10-12 | ||||
| الأعلى.طول الارتباط المدعوم على 9/125 ميكرومتر SMF@1.25Gb / s | إلالأعلى | 20 | كم | |||
| إجمالي ميزانية النظام | رطل | 14 | ديسيبل | |||
معلومات الطلبية
| BiDi SFP جهاز الإرسال والاستقبال | ||
| رقم القطعة | وصف المنتج | |
| 155 ميجا بايت / ثانية SFP جهاز الإرسال والاستقبال | ||
| FE-BX20-SM1310 / 1550 | 155 ميجابت في الثانية ، BiDi 1310nm / 1550nm SM 20km LC ، DDM 0 ° C ~ + 70 ° C | |
| FE-BX40-SM1310 / 1550 | 155 ميجابت في الثانية ، BiDi 1310nm / 1550nm SM 40km LC ، DDM 0 ° C ~ + 70 ° C | |
| FE-BX80-SM1310 / 1550 | 155 ميجابت في الثانية ، BiDi 1310nm / 1550nm SM 80km LC ، DDM 0 ° C ~ + 70 ° C | |
| FE-BX100-SM1310 / 1550 | 155 ميجابت في الثانية ، BiDi 1310nm / 1550nm SM 120km LC ، DDM 0 ° C ~ + 70 ° C | |
| 1.25 جيجابت في الثانية SFP جهاز الإرسال والاستقبال | ||
| GE-BX10-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 10km LC ، DDM 0 ° C ~ + 70 ° C | |
| GE-BX20-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 20km LC ، DDM 0 ° C ~ + 70 ° C | |
| GE-BX40-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 40km LC ، DDM 0 ° C ~ + 70 ° C | |
| GE-BX60-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 60km LC ، DDM 0 ° C ~ + 70 ° C | |
| GE-BX80-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 80km LC ، DDM 0 ° C ~ + 70 ° C | |
| GE-BX100-SM1310 / 1550 | 1.25 جيجابت في الثانية ، BiDi 1310nm / 1550nm SM 120km LC ، DDM 0 ° C ~ + 70 ° C | |
| 10 جيجابت في الثانية SFP + جهاز الإرسال والاستقبال | ||
| SFP-10G-BX20-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 20km LC ، DDM 0 ° C ~ + 70 ° C | |
| SFP-10G-BX40-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 40km LC ، DDM 0 ° C ~ + 70 ° C | |
| SFP-10G-BX60-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 60km LC ، DDM 0 ° C ~ + 70 ° C | |
| SFP-10G-BX80-SM1490 / 1550 | 10 جيجابت في الثانية ، BiDi 1490nm / 1550nm SM 80km LC ، DDM 0 ° C ~ + 70 ° C | |
| XFP جهاز الإرسال والاستقبال | ||
| XFP-BX20-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 20km LC ، DDM 0 ° C ~ + 70 ° C | |
| XFP-BX40-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 40km LC ، DDM 0 ° C ~ + 70 ° C | |
| XFP-BX60-SM1330 / 1270 | 10 جيجابت في الثانية ، BiDi 1330nm / 1270nm SM 60km LC ، DDM 0 ° C ~ + 70 ° C | |
عرض المنتج
التعبئة والتغليف والشحن
عرض المصنع
