| موك: | 1 قطعة |
| العبوة القياسية: | 4 قطع / لوحة بلاستيكية ، |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 جهاز كمبيوتر لكل شهر |
(QSFP28-100G-LR4)

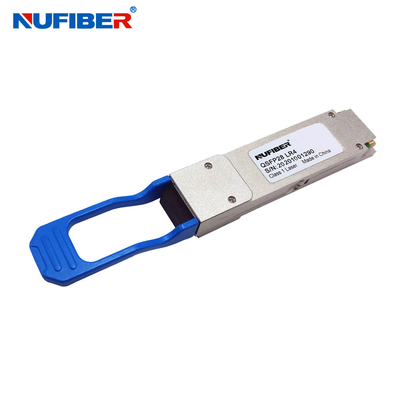

QSFP28-100G-LR4 100Gb / s QSFP28 10KM 1310nm جهاز الاستقبال البصري LC متوافق مع Cisco Huawei
قابلة للتوصيل الساخن، رابط LC مزدوج، وضع واحد
1270 nm و 1290 nm و 1310 nm و 1330 nm
QSFP28-100G-LR4 هو وحدة إرسال مصممة لتطبيقات الاتصالات البصرية على بعد 10 كم. التصميم متوافق مع 100GbASE-LR4 من معيار IEEE 802.3-2012 الفقرة 88 IEEE 802.3bm شريحة CAUI-4 إلى وحدة معيار كهربائي ITU-T G.959.1-2012-02 المعيار. تقوم الوحدة بتحويل 4 قنوات دخول (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية البيانات الكهربائية إلى 4 خطوط إشارات بصرية.ويتعدد في قناة واحدة لنقل بصري 100Gb / sوعلى العكس من ذلك، على جانب المستقبل، تقوم الوحدة بصورة بصرية بتفكيك إدخال 100Gb / s إلى إشارات 4 خطوط، وتحويلها إلى بيانات كهربائية إخراج 4 خطوط.
طول الموجة المركزي للأحزمة الأربعة هو 1270 نانومتر و 1290 نانومتر و 1310 نانومتر و 1330 نانومتر. يحتوي على مرفق LC مزدوج للمواجهة البصرية ومرفق 38 دبوسًا للمواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
الخصائص
التطبيقات
المعلمات البصرية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | ملاحظة | |
| معدل البيانات لكل قناة | - | 25.78125 | جيجابيتس | ||||
| استهلاك الطاقة | - | 2.5 | 3.5 | W | |||
| تيار التوريد | إيكس | 0.75 | 1.0 | أ | |||
| تحكم I/O التوتر العالي | فيروس نقص المناعة | 2.0 | Vcc | V | |||
| التحكم في إدخال/خروج الجهد المنخفض | VIL | 0 | 0.7 | V | |||
| التشوه بين القنوات | TSK | 150 | (س) | ||||
| مدة إعادة التعيين | 10 | نحن | |||||
| إعادة تحديد وقت إلغاء التأكيد | 100 | ms | |||||
| القوة في الوقت المناسب | 100 | ms | |||||
| جهاز إرسال | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | 1 | |||
| وضع شائع تحمل الجهد | 15 | mV | |||||
| إرسال فولتاج فرق المدخل | السادس عشر | 120 | 1200 | mV | |||
| عائق فرق المدخلات | الرقم ZIN | 80 | 100 | 120 | |||
| Jitter مدخل يعتمد على البيانات | DDJ | 0.1 | صناعة الصناعة | ||||
| إدخال البيانات إجمالي Jitter | (تي جيه) | 0.28 | صناعة الصناعة | ||||
| المستقبل | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | ||||
| Rx فرق الجهد الخارجي | فـي | 600 | 800 | mV | |||
| Rx الطاقة الخارجيّة | Tr/Tf | 35 | ps | 1 | |||
| التشنج الكلي | (تي جيه) | 0.7 | صناعة الصناعة | ||||
| الجيتر المحدد | دي جي | 0.42 | صناعة الصناعة | ||||
معلومات الطلب
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 جيجابايت | 850nm | صندوق النقد | MTP/MPO | 100 متر | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 جيجابايت | 1310nm | الـ SMF | LC ثنائي | 10 كم | DML 1310nm |
| QSFP28-100G-ER4 | 103. 1 جيجابايت في الثانية | 1310nm | الـ SMF | LC ثنائي | 25كيلومتر-40كيلومتر | 4x EML |
| QSFP28-100G-PSM4 | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 500 متر | 4x DFB |
| QSFP28-100G-LR-S | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 2 كم | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 2 كم | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 10 كم | DML CWDM |
| 1271~1331nm | ||||||
عرض المنتجات
التطبيقات:
عرض المصنع
التعبئة والشحن
|
|
