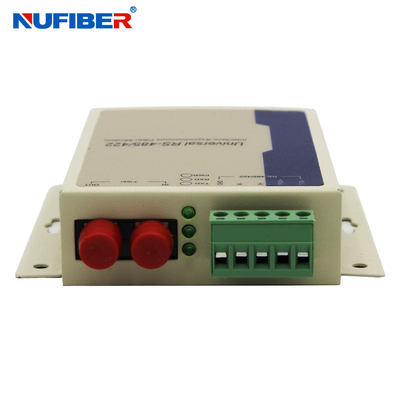

GM268SM-F20 المسلسل إلى محول الألياف SM Duplex 20km السيارات اختبار معدل الإشارة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | Nufiber |
| إصدار الشهادات: | CE |
| رقم الموديل: | GM268SM-F20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 زوج |
|---|---|
| تفاصيل التغليف: | <i>Carton Packaging, the products are packed in international standard.</i> <b>تغليف الكرتون ، المنت |
| وقت التسليم: | 1-3 أيام عمل بعد الدفع |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على العرض: | 10000 زوج في الشهر |
|
معلومات تفصيلية |
|||
| نوع الألياف: | SM دوبلكس | مسافة: | 20 كم |
|---|---|---|---|
| واجهه المستخدم: | RS485 / 422 | موصل الألياف: | ST / SC / FC |
| ضمان: | 3 سنوات | ||
| تسليط الضوء: | GM268SM-F20 المسلسل إلى محول الألياف,المسلسل إلى الألياف محول SM دوبلكس |
||
منتوج وصف
المسلسل إلى محول الألياف RS485 / 422 مودم الألياف SM دوبلكس 20 كم GM268SM-F20
وصف
الموديل 268 هو نوع من أكثر الوظائف والاقتصاد RS-485/422 واجهة الألياف البصرية مودم.إنه الخيار الأفضل لتوصيل RTU بوحدة تحكم HOST أو SCADA.تستخدم الألياف البصرية كوسيط نقل ، مما يزيد من وظيفة النقل للنظام.تمتنع معدات الاتصال عن التهديد الفعال لضربة الصواعق والارتفاع المفاجئ والكهرومغناطيسية في ظل البيئة الآمنة.
الوظيفة والمميزات
أ) دعم واجهة RS-485 / RS-422
ب) غير متزامن ، من نقطة إلى نقطة ، معدل يصل إلى 120 كيلوبت في الثانية
ج) دعم مدخلات الطاقة 5V DC
د) 1500 واط حماية من الطفرة ، 15 كيلو فولت حماية ثابتة
ه) يدعم منفذ RS-485/422 32 عقدة (يمكن الاختيار خياط يدوي 128 عقدة)
و) الطول الموجي العامل: 1310 نانومتر
ز) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي
دليل الأداء
الواجهة: دعم تقييم الأثر البيئي معيار RS-485 ، RS-422
المعدل: 0-120 كيلوبت في الثانية
مسافة الإرسال: منفذ RS-485/422 1200 متر ، منفذ بصري متعدد الأوضاع 2 كيلومتر ، وضع فردي 20 كيلومتر
بيئة العمل: -25℃ حتى 70℃
دليل المظهر
نوع الواجهة: كتلة طرفية 5 بت (RS-485/422) ، اختيار متعدد الأوضاع واجهة ST / SC / FC ، خيار أحادي الوضع واجهة FC / SC / ST
L * W * H: 100mm * 69mm * 22mm
القشرة: حديد
اللون الابيض
الوزن: 230 جرام
تحديد دبوس
واجهة الألياف الضوئية
في --------- مدخلات الألياف الضوئية
خارج --------- خرج الألياف البصرية
منفذ RS-422
T + --------- RS-422 أرسل +
T- --------- RS-422 أرسل -
تم استلام R + --------- RS-422 +
R- -------- تم استلام RS-422 -
GND --------- الأرض
منفذ RS-485
D + --------- RS-485 +
د- --------- RS-485-
GND --------- الأرض
ضوء المؤشر شرح
القوة: مؤشر القوة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: واجهة الألياف الضوئية ترسل إشارة
التطبيقات
منتجات
معلومات الطلبية
| نموذج رقم: | تخصيص |
| GM268MM-C2 | RS485 / 422 إلى ألياف ، ألياف مزدوجة متعددة الأوضاع ، 2 كيلومتر ، SC |
| GM268SM-C20 | RS485 / 422 إلى ألياف ، وضع أحادي الألياف المزدوجة ، 20 كيلومتر ، SC |
| GM268SM-C40 | RS485 / 422 إلى ألياف ، وضع أحادي الألياف المزدوجة ، 40 كيلومتر ، SC |
| GM268SM-C20 / B1B2 | RS485 / 422 إلى ألياف ، ألياف أحادية الوضع ، 20 كيلومتر ، SC |
| GM268SM-C40 / B1B2 | RS485 / 422 إلى ألياف ، ألياف أحادية الوضع ، 40 كيلومتر ، SC |
