| موك: | 1 قطعة |
| العبوة القياسية: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 500 / الكرتون |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على التوريد: | 100000 جهاز كمبيوتر شخصى شهريا |

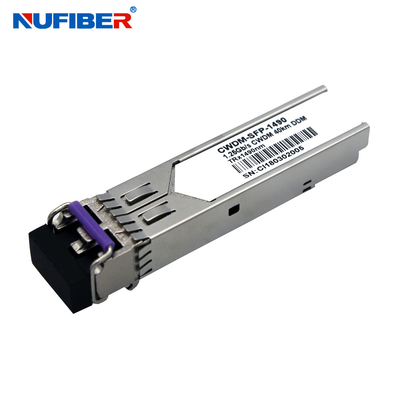

ناقل CWDM-SFP-FE-LX120-XX من NuFiber هو وحدة عالية الأداء وفعالة من حيث التكلفة تحتوي على واجهة نظرية LC مزدوجة.إشارات CML المرتبطة بتيار متردد القياسية لإشارات السرعة العالية وإشارات التحكم والرصد LVTTL. يستخدم قسم المستقبل جهاز استقبال PIN ويستخدم جهاز الإرسال ليزر DFB CWDM 1270nm ~ 1610nm ، يصل إلى 29dB لضمان تطبيق هذه الوحدة SONET OC-3 / SDH STM-1 120km.
التطبيقات
المعايير البصرية ((TOP = -40 إلى 85 درجة مئوية ، VCC = 3.135 إلى 3.465 فولت)
| المعلم | الرمز | دقيقة. | نموذجي | ماكس. | الوحدة | ملاحظة |
| قسم الإرسال: | ||||||
| طول الموجة المركزي | λج | λ-6 | λ | λ+75 | nm | |
| عرض الطيف | σ | 1 | nm | |||
| قوة الخروج البصرية | (ب)أخرج | 0 | 5 | dBm | 1 | |
| وقت الارتفاع / الانخفاض البصري | tر/ tf | 500 | ps | 2 | ||
| نسبة الانقراض | الطوارئ | 10 | ديسيبل | |||
| الجيتر المولّد (من قمة إلى قمة) | جTXب-ب | 0.07 | صناعة الصناعة | 3 | ||
| الجيتر المولّد (rms) | جTXrms | 0.07 | صناعة الصناعة | 3 | ||
| قناع العين للخروج البصري | تتوافق مع G.957 ((أمان الليزر من الفئة 1) | |||||
| قسم المستقبل: | ||||||
| طول موجة المدخلات البصرية | λج | 1260 | 1620 | nm | ||
| الحمل الزائد للمستقبل | (ب)أول | -8 | dBm | 4 | ||
| حساسية RX | سين | -34 | dBm | 4 | ||
| RX_LOS تأكيد | لوس انجلوسأ | -47 | dBm | |||
| RX_LOS إلغاء التأكيد | لوس انجلوسد | -37 | dBm | |||
| RX_LOS التهاب النسيج | لوس انجلوسهـ | 0.5 | ديسيبل | |||
| المواصفات العامة: | ||||||
| معدل البيانات | BR | 155 | ميب/ث | |||
| معدل خطأ البت | BER | 10-12 | ||||
| الحد الأقصى لطول الرابط المدعوم على 9/125μm SMF@155Mb/s | (ل)ماكس | 80 | كم | |||
| إجمالي ميزانية النظام | (إل بي) | 29 | ديسيبل | |||
معلومات الطلب
| SFP مزدوج الأليافجهاز الاستقبال | |
| رقم الجزء | وصف المنتج |
| 155Mbp/s SFPجهاز الاستقبال | |
| FE-SX-MM850 | 155Mbps، 850nm MM 2km LC مزدوج، DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps، 1310nm MM 2km LC مزدوج، DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps، 1310nm SM 20km LC مزدوج، DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps، 1310nm SM 40km LC مزدوج، DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps، 1550nm SM 80km LC مزدوج، DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps، 1550nm SM 120km LC مزدوج، DDM 0°C~+70°C |
| 1.25 جيجابايت في الثانية SFPجهاز الاستقبال | |
| GE-SX-MM850 | 1.25Gbps، 850nm MM 500m LC مزدوج، DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25 جيجابايت في الثانية ، 1310nm MM 2km LC مزدوج ، DDM 0 °C ~ + 70 °C |
| GE-LX20-SM1310 | 1.25 جيجابايت في الثانية، 1310nm SM 20km LC مزدوج، DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25 جيجابايت في الثانية، 1310nm SM 40km LC مزدوج، DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25 جيجابايت في الثانية، 1550nm SM 60km LC مزدوج، DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25 جيجابايت في الثانية، 1550nm SM 80km LC مزدوج، DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps، 1550nm SM 120km LC مزدوج، DDM 0°C~+70°C |
| 10 جيجابايت في الثانية SFPجهاز الاستقبال | |
| SFP+-10GB-SR | 10G SFP + SR الألياف المزدوجة متعددة الأوضاع LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP + LRM الألياف المزدوجة متعددة الأوضاع LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP + LR الوضع الواحد الألياف المزدوجة LC 1310nm 20km |
| SFP+-10GB-ERم | 10G SFP + ER الوضع الواحد الألياف المزدوجة LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP + ER الوضع الواحد الألياف المزدوجة LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP + ZR الوضع الواحد الألياف المزدوجة LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP + 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| إكسبرنامج العمل الأساسيجهاز الاستقبال | |
| XFP-10G-SR | 10G XFP SR متعدد الوضع مزدوج الألياف LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM النمط الواحد الألياف المزدوجة LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR النمط الواحد الألياف المزدوجة LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER الوضع الواحد الألياف المزدوجة LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR الوضع الواحد الألياف المزدوجة LC 1550nm 80km |
| ناقل CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
عرض المنتجات
التعبئة والشحن
عرض المصنع
|
|
