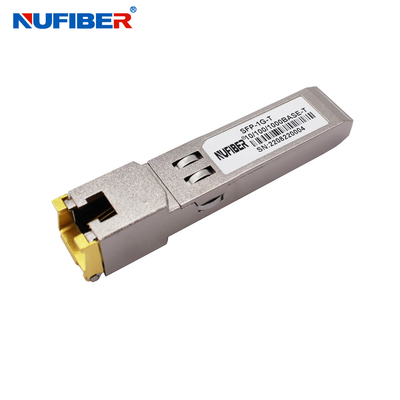

10/100/1000Mbps كابل نحاس RJ45 UTP Cat5 وحدة 100 متر
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | NUFIBER |
| إصدار الشهادات: | CE FCC Rohs |
| رقم الموديل: | SFP-GE-T |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| تفاصيل التغليف: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 500 / الكرتون |
| وقت التسليم: | في غضون 1-3 أيام عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على العرض: | 10000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| معدل البيانات: | 1.25 جيجابت / ثانية | مسافة: | 100 م |
|---|---|---|---|
| موصل: | منفذ RJ45 | Ddm: | دعم |
| إمدادات الطاقة: | 3.3 فولت | درجة حرارة العمل: | 0 ~ 70 |
| التوافق: | سيسكو ، إتش بي ، هواوي ، فينيسار ... | المصنع: | نعم.. |
منتوج وصف
10/100/1000Mbps كابل نحاس RJ45 UTP Cat5 وحدة 100 متر
الوصف
10/100/1000 ناقل SFP النحاس هو أداء عال، وموجودة منخفضة التكلفة ومتوافقة مع Gigabit Ethernet و 10/100/1000BASE-T المعايير كما هو محدد في IEEE 802. 3-2002 و IEEE 802.3ab،والتي تدعم معدل بيانات 10/100/1000Mbps يصل إلى 100 متر عبر كابل من فئة 5 غير مشوش للزوج الملتوي.
يدعم GLC-T10/100/1000 10/100/1000 Mbps روابط بيانات مزدوجة كاملة مع إشارات تعديل نطاق النبض (PAM) ذات 5 مستويات.يتم استخدام جميع الأزواج الأربعة في الكابل مع معدل الرمز في 250Mbps على كل زوج.
يوفر GLC-T10/100/1000 معلومات تعريف سلسلة قياسية متوافقة مع SFP MSA ، والتي يمكن الوصول إليها مع عنوان A0h عبر بروتوكول CMOS EEPROM سلسلة 2 سلك.يمكن الوصول إلى وحدة التحكم الفيزيائية أيضًا عبر الحافلة المتسلسلة ذات الأسلاك 2 على عنوان ACh.
الخصائص
- وصلات بيانات ثنائية الاتجاه تصل إلى 1.25Gb/s
- بصمة SFP قابلة للشحن الساخن
- نطاق درجة حرارة الحالة الموسعة (من -40 درجة مئوية إلى +85 درجة مئوية)
- علبة معدنية بالكامل من أجل انخفاض EMI
- تبديد طاقة منخفض
- تجميع ربط RJ-45 المدمج
- معلومات منتج مفصلة في EEPROM
- +3.3 فولت مصدر طاقة واحد
- الوصول إلى IC الطبقة المادية عبر الحافلة المتسلسلة ذات الأسلاك الثنائية
- 10/100/1000 عملية BASE-T في الأنظمة المضيفة مع واجهة SGMII
- تتوافق مع SFP MSA
- تتوافق مع IEEE Std 802.3TM-2002
- تتوافق مع FCC 47 CFR الجزء 15 ، الفئة B
- المنتجات المتوافقة مع RoHS
التطبيقات
- 1.25 جيجابيت إيثيرنت عبر كابل Cat 5
- التبديل / جهاز التوجيه إلى التبديل / رابط جهاز التوجيه
- سرعة عالية لإدخال/إخراج لخدمات ملفات
المعلمات البصرية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدات | الملاحظات/الشروط |
| تيار التوريد | هو | 320 | 375 | mA | 1.2W أقصى طاقة على مجموعة كاملة من الجهد ودرجة الحرارة. انظر ملاحظة التحذير أدناه | |
| الجهد المدخل | Vcc | 3.13 | 3.3 | 3.47 | V | مرجع إلى GND |
| التيار الكهربائي | التفريغ | 30 | mA | سدادة ساخنة فوق التيار المستقر. انظر ملاحظة تحذير |
| المعلم | الرمز | دقيقة. | (ماكس) | الوحدات | الملاحظات/الشروط |
| SFP الخروج منخفضة | VOL | 0 | 0.5 | V | 4.7 كيلومتر إلى 10 كيلومترات إلى host_Vcc |
| SFP الخروج عالية | VOH | host_Vcc -05 | host_Vcc + 03 | V | 4.7 كيلومتر إلى 10 كيلومترات إلى host_Vcc |
| مدخل SFP منخفض | VIL | 0 | 0.8 | V | 4.7 كيلومتر إلى 10 كيلومترات إلى VCC |
| إدخال SFP مرتفع | 2 | Vcc + 0.3 فولت | V | 4.7 كيلومتر إلى 10 كيلومترات إلى VCC |
| خط النقل SFP | ||||||
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدات | الملاحظات/الشروط |
| تردد الخط | fL | 125 | ميغاهرتز | تشفير 5 مستويات، وفقًا لـ IEEE 802.3 | ||
| عائق الخروج Tx | (زوت) ، (تيكساس) | 100 | أوهم | التفاضل | ||
| Rx مقاومة المدخل | (زين) ، (آر إكس) | 100 | أوهم | التفاضل | ||
