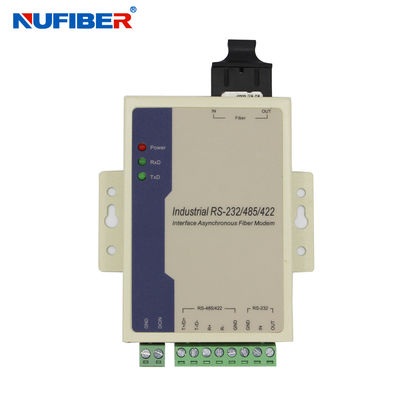

SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية

SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية

موك: 1 زوج
العبوة القياسية: Carton packaging, the products are packed in international standard. تغليف الكرتون ، المنت
فترة التسليم: 1-3 أيام عمل بعد الدفع
طريقة الدفع: T / T ، ويسترن يونيون ، بطاقة الائتمان
القدرة على التوريد: 10000 زوج في الشهر
معلومات مفصلة
مكان المنشأ
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية
Nufiber
إصدار الشهادات
CE
رقم الموديل
GM168SM-C20
واجهة:
RS232 / 422/485
نوع الألياف:
SM دوبلكس
مسافة:
20 كم
طول الموجة:
1310 نانومتر
موصل الألياف:
SC
إمدادات الطاقة:
9-40 فولت
البعد:
100 مم * 69 مم * 22 مم
المواد:
حالة الحديد
درجة حرارة العمل:
0 ~ 50 ℃
الضمان:
12 شهراً
وصف المنتج

GM168SM-C20 المسلسل إلى محول الألياف RS485/422/232 إلى محول الألياف مزدوج الألياف وضع واحد 1310nm 20km مودم الألياف SC



مبادئ توجيهية الأداء

واجهة: دعم معيار EIARS-232, 485, 422
معدل: 0-500Kbps
مسافة الإرسال: منفذ RS-232 15m ، منفذ RS-485/422 1500m ، منفذ بصري متعدد الوضع 2KM ، وضع واحد 20KM
بيئة العمل: 0°C إلى 60°C

إرشادات المظهر

نوع الواجهة: كتلة الطرفية ذات 8 بتات، واجهة ST/SC/FC متعددة الأوضاع، واجهة FC/SC/ST متعددة الأوضاع
L*W*H: 100mm*69mm*22mm
القشرة: الحديد
اللون: الأبيض
الوزن: 230 غرام

تعريف الدبوس

واجهة الطاقة
GND --------- الأرض
DCIN --------- مدخل 9-40 فولت
واجهة الألياف البصرية
في --------- مدخلات الألياف البصرية
خارج --------- إنتاج الألياف الضوئية
منفذ RS-485/422
T+/D+ --------- RS-422 إرسال +/ RS-485 +
إرسال الرسائل الرسائل الرسائل
R+ --------- RS-422 تم استلامه
R- -------- RS-422 تم تلقيها
GND --------- الأرض
منفذ RS-232
في --------- مدخل RS-232
الخروج --------- مخرج RS-232
GND --------- الأرض

أوضح ضوء المؤشر

الطاقة: إشارة الطاقة
RxD: واجهة الألياف الضوئية تتلقى إشارة
TxD: إشارة إرسال واجهة الألياف الضوئية


نظرة عامة

النموذج 168 هو نوع من أكثر وظائف واقتصاد RS-232/485/422 واجهة فيبر الضوئي موديم. إنه الخيار الأفضل لربط RTU إلى HOST أو جهاز تحكم SCADA. استخدم فيبر الضوئي كوسيط نقل،زيادة وظيفة نقل النظاممعدات الاتصالات تتجنب التهديدات الفعالة للصاعقة، والارتفاع الكهرومغناطيسي، والاضطرابات تحت البيئة.

الوظيفة والخصائص

أ) دعم واجهة RS-232/RS-485/RS-422
ب) غير متزامن ، نقطة إلى نقطة ، معدل يصل إلى 120Kbps
ج) دعم مدخل 9V ~ 40V DC فولت ، الاستهلاك 2W
d) حماية 1500W من التيار الكهربائي ، حماية 15KV ثابتة
e) RS-485/422 دعم الميناء 32 عقدة (يمكن اختيار يدويا 128 عقدة)
f) طول موجة العمل: 1310nm
g) معدل إشارة الاختبار التلقائي ، صفر تأخير الإرسال التلقائي



التطبيقات
SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 0

المنتجات
 SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 1SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 2SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 3SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 4SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 5

SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 6

معلومات الطلب


رقم الطراز


المواصفات


GM168MM-C2


RS232/485/422 إلى الألياف، متعدد الأوضاع مزدوج
الألياف، 2 كيلومتر، SC



GM168SM-C20


RS232/485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 20 كيلومتر، SC


GM168SM-C40


RS232/485/422 إلى الألياف، وضع واحد ألياف مزدوجة، 40 كيلومتر، SC


GM168SM-C20/B1B2


RS232/485/422 إلى الألياف، الوضع الواحد الألياف الواحدة، 20 كيلومتر، SC


GM168SM-C40/B1B2


RS232/485/422 إلى الألياف، وضع واحد ألياف واحدة، 40 كيلومتر، SC




التعبئة والشحن

SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 7SM 1310nm 20KM SC RS485 RS422 RS232 محول متسلسل إلى الألياف الضوئية 8
