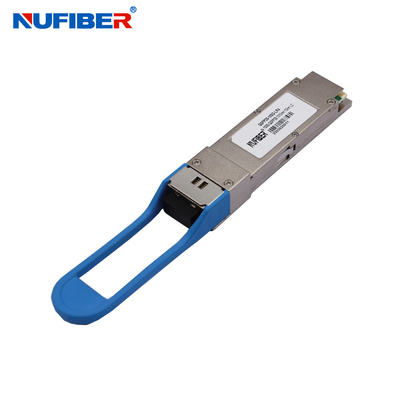

متوافق مع 100G QSFP28 LR4 مزدوج SM 1310nm 10km LC Connector
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | NUFIBER |
| إصدار الشهادات: | CE FCC Rohs |
| رقم الموديل: | QSFP28-100G-LR4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| تفاصيل التغليف: | 4 قطع / لوحة بلاستيكية ، |
| وقت التسليم: | في غضون 1-3 أيام عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على العرض: | 10000 قطعة شهريا |
|
معلومات تفصيلية |
|||
| معدل البيانات: | 100 جيجابت / ثانية | الطول الموجي: | 1270-1330 نانومتر (1310 نانومتر) |
|---|---|---|---|
| مسافة: | 10 كم | المرفق: | LC |
| Ddm: | دعم | نوع الألياف: | وضع فردي |
| إمدادات الطاقة: | 3.3 فولت | درجة حرارة العمل: | 0 ~ 70 |
| الضمان: | سنة واحدة | التوافق: | هواوي ، سيسكو ، إتش بي ، H3C ... |
| المصنع: | نعم.. | ||
منتوج وصف
100G QSFP28 LR4 Transceiver مزدوج 1310nm 10km مزدوج LC Connector متوافق مع Cisco
الوصف
QSFP28-100G-LR4 هو وحدة إرسال مصممة لتطبيقات الاتصالات البصرية على بعد 20 كم. التصميم متوافق مع 100GbASE-LR4 من معيار IEEE 802.3-2012 الفقرة 88 IEEE 802.3bm شريحة CAUI-4 إلى وحدة معيار كهربائي ITU-T G.959.1-2012-02 المعيار. تقوم الوحدة بتحويل 4 قنوات دخول (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية البيانات الكهربائية إلى 4 خطوط إشارات بصرية.ويتعدد في قناة واحدة لنقل بصري 100Gb / sوعلى العكس من ذلك، على جانب المستقبل، تقوم الوحدة بصورة بصرية بتفكيك إدخال 100Gb / s إلى إشارات 4 خطوط، وتحويلها إلى بيانات كهربائية إخراج 4 خطوط.
طول الموجة المركزي للأحزمة الأربعة هو 1270 نانومتر و 1290 نانومتر و 1310 نانومتر و 1330 نانومتر. يحتوي على مرفق LC مزدوج للمواجهة البصرية ومرفق 38 دبوسًا للمواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة، يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
الخصائص
- تصميم MUX/DEMUX لأربعة مسارات
- CWDM TOSA / ROSA المتكاملة للوصول إلى 20 كم عبر SMF
- دعم 100GBASE-CWDM4 لسرعة الخط 103.125Gbps و OTU4 لسرعة الخط 111.81Gbps
- عرض النطاق الترددي الإجمالي > 100Gbps
- اتصالات LC مزدوجة
- تتوافق مع معيار IEEE 802.3-2012 الفقرة 88 IEEE 802.3bm CAUI-4 الشريحة إلى الجهاز المعيار الكهربائي ITU-T G.959.1-2012-02 المعيار ·
- مصدر طاقة واحد +3.3 فولت يعمل
- وظائف تشخيص رقمية مدمجة
- نطاق درجة الحرارة من 0°C إلى 70°C
- الجزء المتوافق مع RoHS
التطبيقات
- شبكة المنطقة المحلية
- شبكة المنطقة الواسعة
- مفاتيح Ethernet وتطبيقات الموجه
المعلمات البصرية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | ملاحظة | |
| معدل البيانات لكل قناة | - | 25.78125 | جيجابيتس | ||||
| استهلاك الطاقة | - | 2.5 | 3.5 | W | |||
| تيار التوريد | إيكس | 0.75 | 1.0 | أ | |||
| تحكم I/O التوتر العالي | فيروس نقص المناعة | 2.0 | Vcc | V | |||
| التحكم في إدخال/خروج الجهد المنخفض | VIL | 0 | 0.7 | V | |||
| التشوه بين القنوات | TSK | 150 | (س) | ||||
| مدة إعادة التعيين | 10 | نحن | |||||
| إعادة تحديد وقت إلغاء التأكيد | 100 | ms | |||||
| القوة في الوقت المناسب | 100 | ms | |||||
| جهاز إرسال | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | 1 | |||
| وضع شائع تحمل الجهد | 15 | mV | |||||
| إرسال فولتاج فرق المدخل | السادس عشر | 120 | 1200 | mV | |||
| عائق فرق المدخلات | الرقم ZIN | 80 | 100 | 120 | |||
| Jitter مدخل يعتمد على البيانات | DDJ | 0.1 | صناعة الصناعة | ||||
| إدخال البيانات إجمالي Jitter | (تي جيه) | 0.28 | صناعة الصناعة | ||||
| المستقبل | |||||||
| تحمل الجهد الخارجي في نهاية واحدة | 0.3 | 4 | V | ||||
| Rx فرق الجهد الخارجي | فـي | 600 | 800 | mV | |||
| Rx الطاقة الخارجيّة | Tr/Tf | 35 | ps | 1 | |||
| التشنج الكلي | (تي جيه) | 0.7 | صناعة الصناعة | ||||
| الجيتر المحدد | دي جي | 0.42 | صناعة الصناعة | ||||
معلومات الطلب
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 جيجابايت | 850nm | صندوق النقد | MTP/MPO | 100 متر | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 جيجابايت | 1310nm | الـ SMF | LC ثنائي | 10 كم | DML 1310nm |
| QSFP28-100G-ER4 | 103. 1 جيجابايت في الثانية | 1310nm | الـ SMF | LC ثنائي | 25كيلومتر-40كيلومتر | 4x EML |
| QSFP28-100G-PSM4 | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 500 متر | 4x DFB |
| QSFP28-100G-LR-S | 103.1 جيجابايت | 1310nm | الـ SMF | MTP/MPO | 2 كم | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 2 كم | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 جيجابايت | CWDM | الـ SMF | LC ثنائي | 10 كم | DML CWDM |
| 1271~1331nm | ||||||
