| موك: | 1 قطعة |
| العبوة القياسية: | جهاز كمبيوتر شخصى 10 / كيس من البلاستيك ، جهاز كمبيوتر شخصى 500 / الكرتون |
| فترة التسليم: | في غضون 1-3 أيام عمل |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون ، بطاقة الائتمان |
| القدرة على التوريد: | 10000 قطعة شهريا |

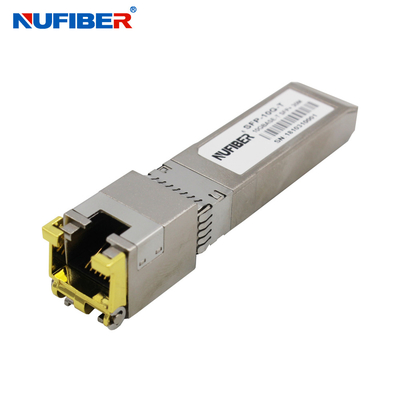

Huawei متوافق 10G BASE-T النحاس SFP وحدة 30m Rj45 وحدة استقبال SFP
تستند أجهزة الاستقبال SFP+-10GBASE-T النحاسية الصغيرة القابلة للشحن (SFP) إلى اتفاقية SFP متعددة المصادر (MSA). وهي متوافقة مع 10Gbase-T / 5Gbase-T / 2.معايير 5Gbase-T / 1000base-T كما هو محدد في IEEE Std 802.3. SFP+-10GBASE-T يستخدم دبوس RX_LOS من SFP لإشارة الرابط. إذا سحبت دبوس TX_DISABLE من SFP ، سيتم إعادة تعيين PHY IC.
الخصائص
طول الكابل
| المعيار | كابل | الوصول | الميناء المضيف |
| 10Gbase-T | المادة 6A | 30 متر | XFI |
| 5Gbase-T/2.5Gbase-t | المادة 5 | 50 متر | 5GBase-R/2.5GBase-X |
| 1000base-T | المادة 5 | 100 متر | 1000 أساس-FX |
المعلمات البصرية
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدات | الملاحظات/الشروط |
| تيار التوريد | هو | 320 | 375 | mA | 1.2W أقصى طاقة على مجموعة كاملة من الجهد ودرجة الحرارة. انظر ملاحظة التحذير أدناه | |
| الجهد المدخل | Vcc | 3.13 | 3.3 | 3.47 | V | مرجع إلى GND |
| التيار الكهربائي | التفريغ | 30 | mA | سدادة ساخنة فوق التيار المستقر. انظر ملاحظة تحذير |
إشارات منخفضة السرعة
| إشارات منخفضة السرعة، الخصائص الإلكترونية | |||||
| المعلم | الرمز | دقيقة | ماكس | الوحدة | الملاحظات/الشروط |
| SFP الخروج منخفضة | VOL | 0 | 0.5 |
V
|
4.7k إلى 10k سحب إلى host_Vcc، مقاسة في الجانب المضيف من المرفق |
| SFP الخروج عالية | VOH | host_Vcc -05 | host_Vcc + 03 |
V
|
4.7k إلى 10k سحب إلى host_Vcc، مقاسة في الجانب المضيف من المرفق |
| مدخل SFP منخفض | VIL | 0 | 0.8 | V |
4.7 كيلومتراً إلى 10 كيلومتراً يقاس في جانب SFP من المرفق
|
| إدخال SFP مرتفع | فيروس نقص المناعة | 2 | Vcc + 0.3 | V |
4.7 كيلومتراً إلى 10 كيلومتراً يقاس في جانب SFP من المرفق |
واجهة كهربائية عالية السرعة
| واجهة كهربائية عالية السرعةخط النقل SFP | ||||||
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات/الشروط |
| تردد الخط | fL | 125 | ميغاهرتز |
تشفير 5 مستويات، لكل إيه إي إي 8023 |
||
| عائق الخروج Tx | (زوت) ، (تيكساس) | 100 | أوهم |
الفرق، للجميع الترددات بين 1MHz و 125MHz |
||
| Rx مقاومة المدخل | (زين) ، (آر إكس) | 100 | أوهم |
الفرق، للجميع الترددات بين 1MHz و 125MHz |
||
| واجهة كهربائية عالية السرعة، المضيف SFP | ||||||
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات/الشروط |
|
إدخال البيانات في نهاية واحدة التأرجح |
إزالة السائل | 250 | 1200 |
mV
|
ذات نهاية واحدة | |
|
مخرج البيانات ذات النهاية الواحدة التأرجح |
الوعود | 350 | 800 | mV | ذات نهاية واحدة | |
| وقت الارتفاع والانخفاض | Tr,Tf | 175 | psc | 20٪ إلى 80٪ | ||
| عائق الدخول Tx | زين | 50 | أوهم | ذات نهاية واحدة | ||
| Rx عائق الخروج | زوت | 50 | أوهم | ذات نهاية واحدة | ||
معلومات الطلب
| SFP مزدوج الأليافجهاز الاستقبال | |
| رقم الجزء | وصف المنتج |
| 155Mbp/s SFPجهاز الاستقبال | |
| FE-SX-MM850 | 155Mbps، 850nm MM 2km LC مزدوج، DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps، 1310nm MM 2km LC مزدوج، DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps، 1310nm SM 20km LC مزدوج، DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps، 1310nm SM 40km LC مزدوج، DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps، 1550nm SM 80km LC مزدوج، DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps، 1550nm SM 120km LC مزدوج، DDM 0°C~+70°C |
| 1.25 جيجابايت في الثانية SFPجهاز الاستقبال | |
| GE-SX-MM850 | 1.25Gbps، 850nm MM 500m LC مزدوج، DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25 جيجابايت في الثانية ، 1310nm MM 2km LC مزدوج ، DDM 0 °C ~ + 70 °C |
| GE-LX20-SM1310 | 1.25 جيجابايت في الثانية، 1310nm SM 20km LC مزدوج، DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25 جيجابايت في الثانية، 1310nm SM 40km LC مزدوج، DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25 جيجابايت في الثانية، 1550nm SM 60km LC مزدوج، DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25 جيجابايت في الثانية، 1550nm SM 80km LC مزدوج، DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps، 1550nm SM 120km LC مزدوج، DDM 0°C~+70°C |
| 10 جيجابايت في الثانية SFPجهاز الاستقبال | |
| SFP+-10GB-SR | 10G SFP + SR الألياف المزدوجة متعددة الأوضاع LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP + LRM الألياف المزدوجة متعددة الأوضاع LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP + LR الوضع الواحد الألياف المزدوجة LC 1310nm 20km |
| SFP+-10GB-ERم | 10G SFP + ER الوضع الواحد الألياف المزدوجة LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP + ER الوضع الواحد الألياف المزدوجة LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP + ZR الوضع الواحد الألياف المزدوجة LC 1550nm 80km |
| إكسبرنامج العمل الأساسيجهاز الاستقبال | |
| XFP-10G-SR | 10G XFP SR متعدد الوضع مزدوج الألياف LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM النمط الواحد الألياف المزدوجة LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR النمط الواحد الألياف المزدوجة LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER الوضع الواحد الألياف المزدوجة LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR الوضع الواحد الألياف المزدوجة LC 1550nm 80km |
عرض المنتجات
عرض المصنع
|
|
